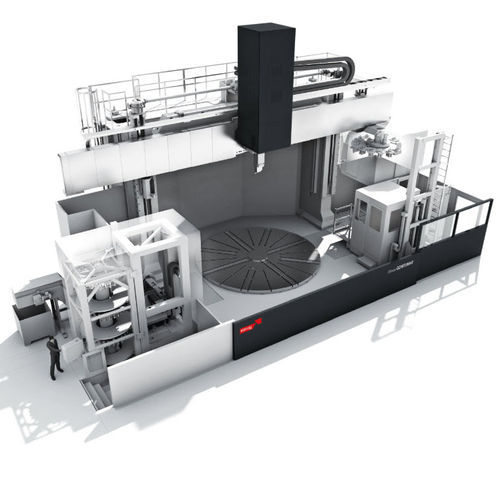

Vertikale Drehmaschine Dörries CONTUMAT VC 3500

CNC3-Achsfür die Raumfahrtindustrie

Zum Drehen von grossen Werkstücken (Umlaufdurchmesser: 3500 bis 12000 mm) ist die Dörries-CONTUMAT-Baureihe VC in Zweiständer-Portalbauweise gedacht. Sie besitzt die gleichen positiven Eigenschaften wie die VCE-Baureihe. Weil mit ihr deutlich grössere Bauteile zerspant werden, erhält sie grösser dimensionierte Hauptkomponenten mit den gleichen positiven Eigenschaften der kleineren Baureihe. Zahlreiche optionale Kombinationen bieten ausserdem hohe Flexibilität und so eine Vielzahl an individuellen Ausstattungsvarianten. Die geschlossene Portalkonstruktion der Zweiständer-Vertikal-Drehmaschine garantiert hohe Eigensteifigkeit, während die bewährte Gusskonstruktion für gute Dämpfung und Thermostabilität sorgt. Dank dieser Eigenschaften erhält der Kunde eine Drehmaschine mit hoher Bearbeitungsgenauigkeit und langer Lebensdauer. Mit automatischen Werkstückwechseleinrichtungen können Stillstandzeiten durch Rüsten verringert und eine höhere Flexibilität in der Fertigung erreicht werden. Der aus Guss gefertigte Support beinhaltet ein geschlossenes hydrostatisches Führungssystem. Stösselquerschnitte von 300 x 300 mm oder 480 x 400 mm sind möglich. Der Z-Hub beträgt 1500 mm bis 3500 mm. Der Querbalken verfügt über hydrostatische Führungen. Die Führungsbahnbreite beträgt 700 - 1500 mm, die Klemmung erfolgt hydraulisch. Für jedes Werkstückspektrum stehen individuelle Tischlösungen zur Verfügung. Maschinentische mit Spannkästen, mit eingelassenen Grundschiebern, mit hydraulischen Kraftspannfuttern oder mit Magnetspannfuttern. Die Tischbelastung ist max. 350000 kg.
