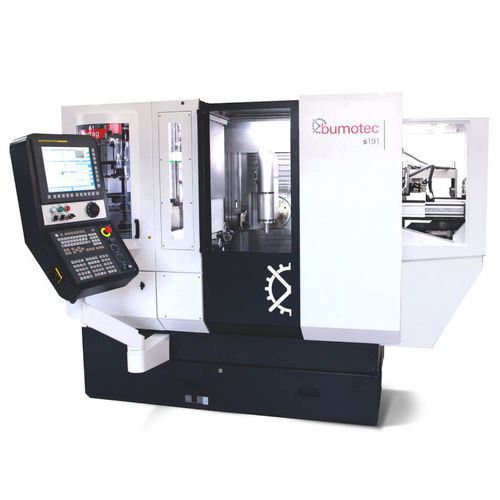

Bearbeitungszentrum / 7 Achsen oder mehr Bumotec s191H

horizontaluniversellfür die Luftfahrt

Die Maschinen der S191-Baureihe eignen sich zum Drehen, Fräsen und Schleifen von Einzelteilen oder ab Stange (Durchmesser: 32, 50 und 65 mm) in einer Aufspannung. Die Baureihe zeichnet eine sehr vielseitige Modulbauweise aus, dank der sich aus dem standardisierten Baukasten Maschinen für unterschiedliche Bearbeitungsaufgaben konfigurieren lassen – bis hin zum Zentrum mit sieben Achsen und drei Spindeln. Das CNC-Dreh-Fräszentrum Bumotec S191 Linear eignet sich für die sechsseitige Komplettbearbeitung von sehr komplexen Teilen. Linearmotoren sorgen für höchste Präzision und zuverlässige Wiederholgenauigkeit beim Bearbeiten. Dank der Kombination des schnellen Linearantriebs (Beschleunigung: 1,1 g; Geschwindigkeit: 50 m/min) mit einem hochauflösenden Heidenhain-Messsystem (Auflösung: 1/100 µm) und einem stabilisierten Kühlkreislauf für alle wärmeerzeugenden Elemente erreicht die S191 Linear exzellente Produktivität. Einzigartig ist die Ausführung mit einer Highspeed-Spindel (150 000 min-1), auf der sich Keramik-Werkstücke nicht nur drehen und fräsen, sondern mit unterschiedlichen Schleifscheiben (von 0,5 bis 80 mm) auch trocken schleifen lassen. Maschinenkonzept Die Bumotec S191 ist die Synthese aus erprobter «Swiss made» Mechanik und modernster Steuerungs- und Antriebstechnik. Gussmaschinenbett und Fahrständer ermöglichen eine hohe Steifigkeit und Schwingungsdämpfung. Die innovative Kinematik ermöglicht ein Maximum an Bearbeitungen auf kleinstem Raum. Komplettbearbeitung Fräsen, Drehen und viele weitere Operationen möglich Bearbeitung ab Stange oder Einzelteilen 5-Achs-Simultanbearbeitung 1. und 2. OP Bis zu 7 Achsen und 3 Spindeln
