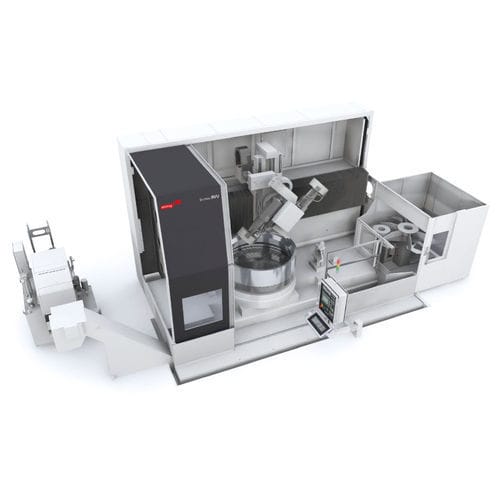

Schleifmaschine mit Senkrechtschleifscheibe Berthiez RVU 900/80

4-Achsgesteuertfür die Raumfahrtindustrie

Für Hersteller von Präzisionslagern sowie von Komponenten der Luft- und Raumfahrt kommen die RVU-Schleifmaschinen infrage, die neue Massstäbe in der Hochgenauigkeitsbearbeitung setzen. Berthiez stattet die Produktlinie mit bis zu vier wassergekühlten Schleifspindeln aus, die eine Leistung von 45 kW (bei 18 000 min-1) erreichen. Weil Abrichteinrichtungen, Schleifscheibenwechsler und Werkstückvermessung integriert sind, ermöglicht die RVU einen kompletten Bearbeitungsprozess ohne Unterbrechung. Zusätzliche Optionen zum Hartdrehen, Bohren und zur Werkstückvermessung erhöhen die Einsatzmöglichkeiten der Maschinenbaureihe erheblich. Technologievorteile: - Hydrostatische Tischlagerung - Hohe Rund- und Planlaufgenauigkeit (< 2 μm) - Präziser und kraftvoller Tischantrieb (Torquemotor) - Solide Ausführung in monolithischem Grauguss - Präzises Schleifen dank Messzyklen Hohe Antriebsleistung Die Maschine verfügt über hohe Antriebsleistung von 45 kW bei Drehzahlen bis 18000 min⁻¹. Zusatzspindeln stehen mit 25 KW bei 5000 min⁻¹ zur Verfügung. Tischantrieb über Torquemotor Das Hydrostatische Axiallager und der Drehantrieb werden mit dem Torquemotor angetrieben. Die hydrostatische Tischlagerung mit Tischantrieb über Torquemotor sichert eine schwingungsdämpfende Drehsteifigkeit.
