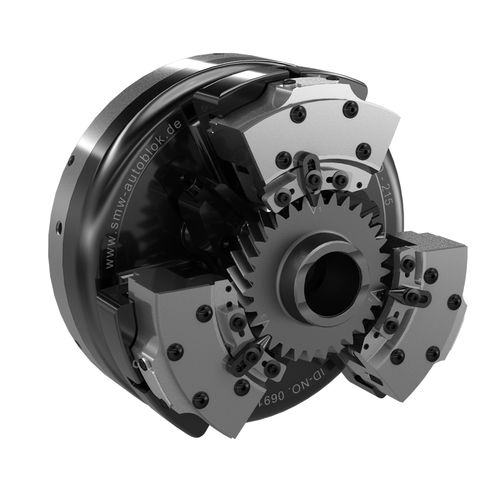

Drehfutter-Spannfutter D-VARIO 215

für die Luftfahrt

MEMBRANSPANNFUTTER FLEXIBLES BAUKASTENSYSTEM Membranfutter mit radialer Feineinstellung der Mittellinie Radiale Feineinstellung der Mittellinie Key Lock System=schnelle Positionierung der Backen für Zahnräder mit unterschiedlichen Zähnezahlen Modulares System mit Backen für die Teilungslinie oder Außenspannung Proofline®-Futter = vollständig abgedichtet - geringer Wartungsaufwand Anwendung/Kundennutzen - Flexible Lösung für das Schleifen mit schneller Einstellung für kurze Einrichtzeiten Technische Merkmale - Verstellbares, modulares Backensystem zum Spannen unterschiedlicher Werkstücke mit denselben Backen - Key Lock System für die schnelle Positionierung der Teilung verschiedener Werkstücke - Mikrometergenaue Einstellung der Mittellinie - Für kleine, mittlere und große Losgrößen - Workstop mit Mediumvorschub für Luftabtastung und integrierte Kühlmitteldüsen optional - Spannbacken für Außenspannung (Typ A) optional - D-Vario Confi gurator: kostenlose Anwendung zum Konfigurieren Ihrer Einrichtung (www.smw-autoblok.de/qr/vario) Standardausrüstung Membranspannfutter D-Vario (mit Befestigungsbolzen) Teilungslinienspannung - 6 verschiedene Backensätze für unterschiedliche Außendurchmesser - Key Lock System für verschiedene Teilungen von Zahnrädern (siehe Bild A, B und C) - Spannbolzen für verschiedene Module (Kugel-Ø 3,0 mm bis 6,0 mm) - Aufnahmevorrichtungen
