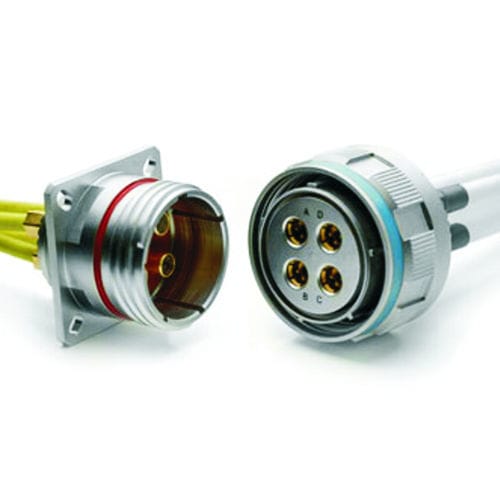

Datenverbinder MIL-DTL-38999
Audio/VideoSteckkartefür Flugzeug

Datenverbinder
Datenverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten, Audio/Video, Steckkarte
Anwendung
für Flugzeug
Format
EN2997, Socket, Ethernet, Quadrax, FireWire
Form
zirkulär
Verbindungtyp
Crimp
Weitere Eigenschaft
MiL, Hochgeschwindigkeit

Beschreibung

Sie bieten Datenraten von mehr als 2 Gbps und eine Bandbreite von bis zu 3 Ghz. Die Steckverbinder können über Differenzialpaar-Verbindungen mit angepasster Impedanz für Hochgeschwindigkeitsdatenübertragungen von Leiterplatte zu Leiterplatte angesteuert werden und sind ideal für die zuverlässige Hochgeschwindigkeitsübertragung von digitalen Audio-/Videosignalen. Merkmale und Vorteile Datenraten von mehr als 2 Gbit/Sek Bandbreite: bis zu 3 GHz Kann über Differenzialpaarverbindungen mit angepasster Impedanz für Hochgeschwindigkeitsdatenübertragung von Board zu Board betrieben werden Ideal für die zuverlässige Hochgeschwindigkeitsübertragung von digitalen Audio-/Videosignalen Angepasste Impedanz +/- 10 Ohm für 100 Ohm Standardisierte Backshells. Entwickelt für eine einfache Montage Quadrax-Konstruktion. Vollständiger Crimp-Anschluss. Empfohlene Backshells: M85049/21 (str) * M85049/88 (str) * M85049/89 (45- w/extender) Smiths Interconnect empfiehlt nur die Verwendung von Backshells, die verhindern, dass auf die Kabel starke radiale Biege- oder Druckkräfte einwirken, die die Hochfrequenzleistung der Steckerkabelbaugruppe beeinträchtigen könnten Smiths Interconnect bietet ein komplettes Sortiment an differentiellen Quadrax-Steckverbindern, Kontakten und Kabelkonfektionen für Hochgeschwindigkeits-Ethernet-, Firewire- und Fibre-Channel-Anwendungen. Differentielle Quadrax-Steckverbinder bieten eine überragende Leistung in Hochgeschwindigkeitsanwendungen mit angepasster Impedanz. Die charakteristische Impedanz von Signal zu Signal und von Signal zu Schirm wird über das gesamte Steckverbinderpaar beibehalten. Smiths Interconnect bietet Quadrax-Kontakte mit umgekehrtem Geschlecht an, um eine robustere Montage für Anwendungen in rauen Umgebungen zu ermöglichen. Bei dieser alternativen Konfiguration befinden sich die stärkeren und im Durchmesser größeren inneren Buchsenkontakte innerhalb des freiliegenden Quadrax-Stiftkontaktisolators.

---
