Datenverbinder

Hybridfür FlugzeugD-sub

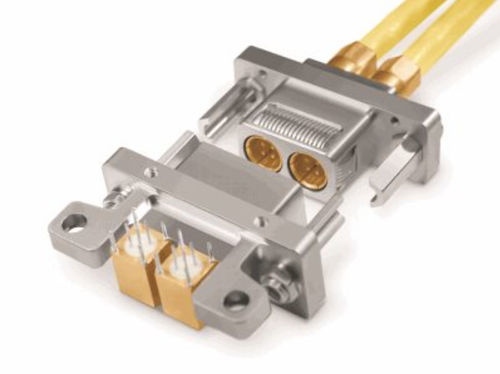

Fibre Channel D-Sub-Steckverbinder bieten eine hohe Datenübertragungsrate von 6,25 Gbit/s, hohe Stoß- und Datenfestigkeit und eine hohe Quadrax-Dichte. Die Hauptfunktion von D-Sub-Steckverbindern mit hoher Impedanz besteht darin, die äußere Abschirmung eines Quadrax-Kontakts direkt mit dem Gehäuse des Steckers zu erden. Merkmale und Vorteile Standardmäßige verschlüsselte und nicht verschlüsselte Einsteckanordnungen: 2, 4, 6, 8-polig; Hybridoptionen verfügbar Erhältlich mit 150 Ohm Impedanz Datenraten bis zu 6,25 Gbps Sechspositionierte kodierte und nicht kodierte Klinkenbuchsenversionen Gemeinsame Rückenschalen mit einer großen Auswahl an Zubehör, Führungselementen und Dichtungstüllen Integrierte EMI-Federfinger bieten überlegene EMI-Leistung bei geringem Kontaktwiderstand Ausgestattet mit Sabritec-Technologie Die Fibre Channel D-Sub-Steckverbinderserie verfügt über eine um das Gehäuse herum befestigte Mehrfinger-Erdungsfeder, die einen Mehrpunkt-Kontakteingriff ermöglicht und eine hervorragende EMI-Abschirmung bietet. Das Endergebnis ist ein extrem niedriger Kontaktwiderstand, gemessen vom Kontaktaußenkörper zum Steckerflansch. Die Steckverbinder werden mit 150-Ohm-Quadrax-Kontakten angeboten und sind mit 2-, 4-, 6- oder 8-poligen Einsätzen erhältlich. Darüber hinaus zeichnen sich die D-Sub-Steckverbinder durch eine einfache Montage und ein robustes und umfassendes Schulungspaket aus. Um sicherzustellen, dass die richtigen Hochgeschwindigkeits-Steckverbinder für spezifische Verdrahtungsanforderungen und Kodierfunktionen eingesetzt werden, wurde eine Option für einen kodierten Buchsenstift in das Design integriert. Der sechspositionierte Pfosten ermöglicht 36 mögliche Verschlüsselungskombinationen und stellt sicher, dass der richtige Fibre Channel D-Sub-Stecker mit der richtigen Hochgeschwindigkeitssteckdose verbunden wird. Es sind auch Versionen mit nicht verriegeltem Buchsenstift erhältlich.
