Datenverbinder 2mm
für Backplanesfür FlugzeugCompactPCI

Datenverbinder
Datenverbinder
Datenverbinder
Datenverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten, für Backplanes
Anwendung
für Flugzeug
Format
CompactPCI, PCI
Form
rechteckig
Weitere Eigenschaft
Hochgeschwindigkeit, Modul, kompakt, IEC, gehärtet, hartmetrisch
Primärstrom

1 A

Beschreibung

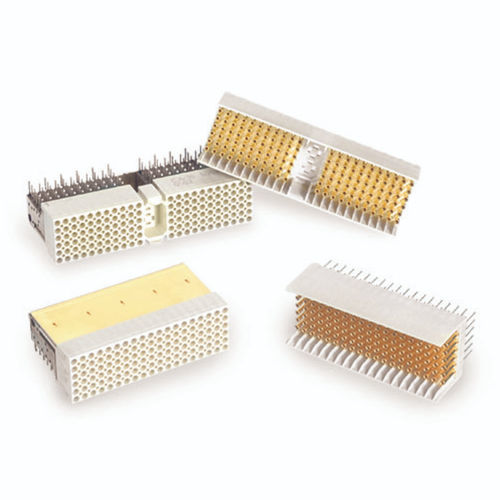

Das robuste 2-mm-Backplane-Steckverbindersystem ist eine dem PICMG Compact PCI-Standard entsprechende Lösung, die Ingenieuren ein fortschrittliches Verbindungssystem bietet, das den Anforderungen unternehmenskritischer Anwendungen in den Marktsegmenten Luft- und Raumfahrt sowie Verteidigung gerecht wird. Merkmale und Vorteile Austauschbar mit cPCI COTS Systemen Modulares Design für standardmäßige 3U/6U-Konfigurationen Unempfindlich gegen Schock- und Vibrationsbeanspruchung Verfügbar in NASA GSFC-qualifizierten Versionen Umgekehrtes Geschlecht zu kommerziellen 2mm Produkten Keying-Funktion für ordnungsgemäße Steckverbindung EMI/RFI-Abschirmung Übersicht Die cPCI-Steckverbinder verwenden die überlegene Hypertac-Hyperboloid-Kontakttechnologie, die für ihre Unempfindlichkeit gegen Schock- und Vibrationsfressen bekannt ist. Die 0,4 mm Hypertac-Kontakte in der Backplane sind auf einer 2 mm Mittellinie mit sechs Reihen konfiguriert und bieten eine Strombelastbarkeit von 1 A und eine Datenübertragungsrate von bis zu 3,125 Gbit/s bei einem Kontaktwiderstand von weniger als 8 mΩ. Das System ist in der umgekehrten Geschlechterkonfiguration gegenüber den harten metrischen COTS-Steckverbindern aufgebaut und ist als 95- und 110-Wege-Version erhältlich. Die Lösung ist vollständig austauschbar mit Compact PCI COTS (Commercial off the Shelf) Systemen, entspricht IEC 1076-4-101 und ist der einzige cPCI-Steckverbinder, der von der NASA für die Raumfahrt zugelassen ist.

---

Kataloge

cpcI SERIES
cpcI SERIES
16 Seiten
