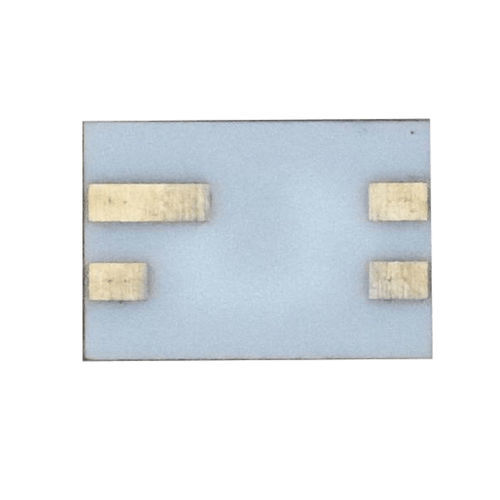

Phototransistor-Optokoppler OLC049

Miniaturoberflächenmontiert

Der OLC049 kann für große Satellitenkonstellationen eingesetzt werden, die eine optische Isolierung in Strahlungsumgebungen wie Gamma-, Neutronen- und Protonenstrahlung mit einem hohen Stromübertragungsverhältnis (CTR) und niedriger Sättigungs-VCE erfordern. Jeder Optokoppler besteht aus einer LED und einem N-P-N-Silizium-Phototransistor, die elektrisch isoliert, aber optisch gekoppelt sind, in einem nicht-hermetischen, vierpoligen Leadless-Chip-Carrier-Gehäuse (LCC). Die hermetische oberflächenmontierte Variante des Optokopplers OLC049 ist als OLS049 erhältlich, sowohl in einer nicht abgeschirmten Katalogversion als auch in einer hochzuverlässigen abgeschirmten Version. Ein Funktionsblockdiagramm des OLC049 ist in Abbildung 1 dargestellt. Die absoluten Höchstwerte des OLC049 sind in Tabelle 1 angegeben. Die elektrischen Spezifikationen sind in Tabelle 2 aufgeführt. Typische Leistungsmerkmale des OLC049 sind in den Abbildungen 2 bis 4 dargestellt. Eine typische Schalt-Testschaltung ist in Abbildung 5 dargestellt, und die Gehäuseabmessungen für den OLC049 sind in Abbildung 6 zu sehen. Merkmale - Miniatur-Gehäuse für die Oberflächenmontage (nicht hermetisch) - Strahlungstolerant - Hohe CTR garantiert über einen Umgebungstemperaturbereich von -55 °C bis +125 °C - 1000 VDC elektrische Isolierung
