Kugel-Anschlagpuffer

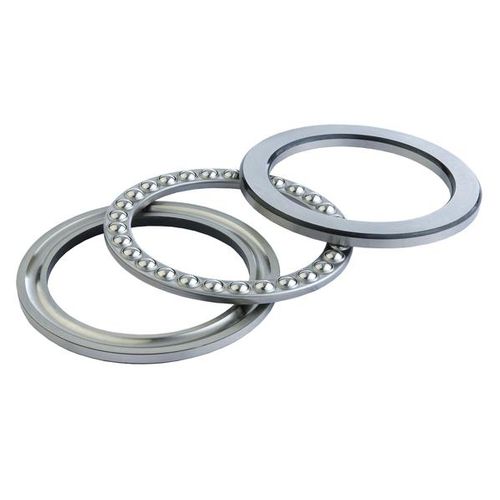

SKF Axial-Rillenkugellager stehen als einseitig (Bild 1) und als zweiseitig (Bild 2) wirkende Lager zur Verfügung. Sie eignen sich ausschließlich zur Aufnahme von Axialbelastungen und dürfen radial nicht belastet werden. Lagereigenschaften Teilbar und austauschbar Die nicht selbsthaltenden Komponenten der SKF Axial-Rillenkugellager sind untereinander austauschbar (Bild 3, Bild 4). Dadurch werden Ein- und Ausbau sowie Wartungsinspektionen erleichtert. Fertigungs- und montagebedingte Schiefstellung Lager mit kugeliger/n Gehäusescheibe/n (Bild 5) ermöglichen den Ausgleich von Schiefstellung infolge von fertigungs- oder montagebedingten Fluchtungsfehlern. Feste Passung Die Bohrung der Wellenscheiben ist geschliffen, um eine passgerechte und genaue Zentrierung der Lagerscheibe auf der Welle sicherzustellen. Bei den Gehäusescheiben ist die Bohrung dagegen nur gedreht und etwas größer als die der Wellenscheibe.
