Verwaltungssystem für Wartungszwecke SmartPORT

für Flughafen

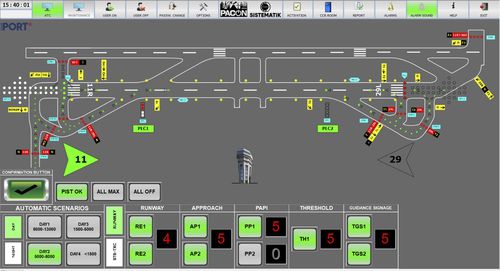

Das ALCMS-System ist für drei PCs im ATC-Tower und im Wartungsraum sowie für zwei HMIs in den CCR-Räumen ausgelegt. Das System besteht aus 4 Standorten: -ATC-Turm aTC-Wartungsraum gewölbe1 CCR-Raum gewölbe2 CCR-Raum Erläuterung: Der ATC-Wartungsraum verfügt über einen Schnittstellenschrank mit zwei 24-V-Stromversorgungen, einem Glasfaser-Switch in Industriequalität, Netzfiltern, Überspannungsableitern, MCCBs usw. Die PCs im Tower sind über den Switch in diesem Schrank mit dem Netzwerk verbunden. Der ATC-Tower verfügt über 2 PCs mit 24"-Touchscreens. Ein weiterer PC befindet sich im CCR-Raum/Gewölbe für Wartungszwecke. Sie werden über 1500VA-USVs versorgt. Der Wartungs-PC wird verwendet, um die CCRs in den Wartungs- oder Außerbetriebsmodus zu versetzen. Dieser PC wird zum MASTER, der das System steuert und die Berechtigung hat, wenn beide PCs im Tower ausfallen. Die Schnittstellenschränke für die CCR-Räume verfügen über eine SPS mit Profibus-Mastermodul und E/A-Modulen, eine 7"-HMI, 2 Stück 24-V-Stromversorgungen, 2 Stück 48-V-Stromversorgungen, 2 Stück Redundanzmodule für 24-V/48-V-Stromversorgungen, 1500-VA-USV, Netzfilter, Überspannungsableiter, MCCBs usw. Zwei HMIs befinden sich an der Vorderseite des Schranks zur Steuerung und Überwachung des Systems in den CCR-Räumen. Diese HMIs können sowohl zur Steuerung des gesamten Systems als auch zur Steuerung der einzelnen CCRs zu Wartungszwecken verwendet werden. Die Berechtigung zur Steuerung kann manuell auf die HMIs übertragen werden. Die HMIs werden gleichzeitig zum MASTER, wenn die PCs ausfallen oder die Verbindung zum Netzwerk unterbrochen wird. Jeder PC verfügt über eine andere Software für die Steuerung und Überwachung. In unserem System können die PCs ausgetauscht werden, um im Falle eines PC-Ausfalls anstelle des jeweils anderen verwendet zu werden.
