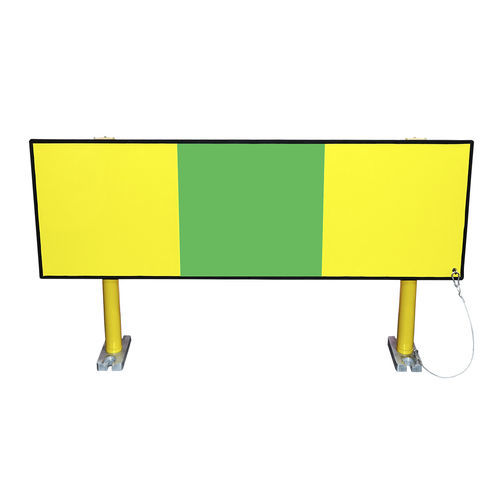

Informationsschild AL-091-00-YE/GR/YE

statischfür Flughafen

ICAO-Handbuch für Hubschrauberlandeplätze 5.2.2.10 Beschreibung Air Transit Route Markers bestehen aus Aluminium mit zwei zerbrechlichen Stangen, Grundplatten und Verankerungsseilen. Die Tafel ist nicht beleuchtet und mit 3M-Folien gefärbt. Wo Lufttransitstrecken eingerichtet werden, sollten deren Mittellinien mit Markierungen gekennzeichnet werden Die Markierungen müssen zerbrechlich sein und sich entlang der Mittellinie der Flugroute befinden Der Abstand zwischen den Markierungen darf auf geraden Streckenabschnitten nicht mehr als 60 m und in Kurven nicht mehr als 15 m betragen Die Oberfläche der Markierung muss aus Sicht des Piloten ein Rechteck mit einem Verhältnis von Höhe zu Breite von etwa 1 zu 3 sein und eine Mindestfläche von 1.500 cm2 haben Die Markierung muss drei vertikale Streifen in den Farben gelb, grün und gelb aufweisen und darf nicht höher als 1 m über dem Boden oder der Schneeoberfläche sein
