Die Ausrichtungslichter des Hubschrauberlandeplatzes sind gleichmäßige, weiße Rundumlichter, die die Richtung des An- und/oder Abflugweges markieren.
Die Ausrichtungslichter können in einer Anzahl von 3 oder mehr in einem Abstand von 1,5 m bis 3,0 m aufgestellt werden.
Diese Lichter sollten sich auf und außerhalb des Pfeils befinden, der die Richtung des Anflugs anzeigt.

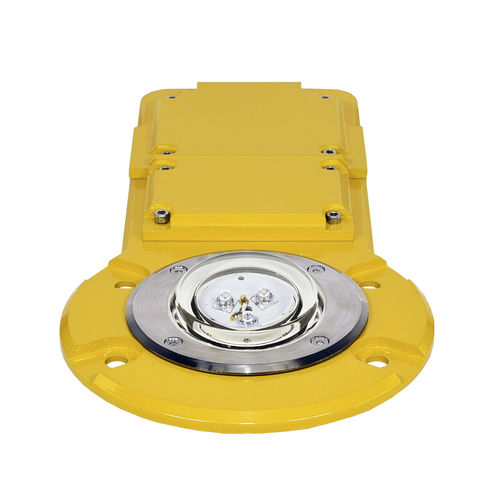

Diese Lichterreihe verfügt über ein integriertes elektrisches Anschlussfach, in dem Sie eine Verbindung zum Strom- und Steuerschrank oder Controller herstellen können. Die Verbindungen werden mit Hebelverbindern für eine schnelle und sichere Installation hergestellt, und nach der Herstellung der Verbindung werden die Verbinder in einer IP 68 Isoliergelbox geschützt.
Der Hauptvorteil der FLAT FD-Leuchten ist, dass für die Installation der Leuchten oder Kabel keine Bohrungen oder Schnitte erforderlich sind. Die gesamte Installation erfolgt auf der vorhandenen Plattform.
Gehäuse pulverbeschichtetes Aluminium, RAL 1004 (luftfahrtgelb)
Diffusor - gehärtetes Glas
Diffusorflansch - vernickelter Ring
Kabelverschraubung - Messing vernickelt
Befestigungselemente - Edelstahl
Elektrische Eigenschaften
Die Stromversorgung kann über einen Hubschrauberlandeplatzregler V2 oder V3 erfolgen. In diesem Fall erfolgt die Steuerung ebenfalls in drei Stufen von der Hubschrauberlandeplatzsteuerung aus. Die Stromversorgung kann mit Niederspannung (48 V DC) oder mit Konstantstrom erfolgen, wenn die Entfernung zwischen dem Hubschrauberlandeplatz-Steuergerät und den Leuchten groß ist und dies einen großen Spannungsabfall auf den Kabeln zur Folge hat.
Optional kann er mit 90-230V, 50/60Hz betrieben werden, aber die Leuchten haben dann keine Dimmfunktion mehr. In diesem Fall wird empfohlen, einen Schaltschrank mit allen Schutzvorrichtungen zu verwenden
---
