Signalanalysator DTS4050 32

zur GeräuschüberwachungBenchtopfür die Luftfahrt

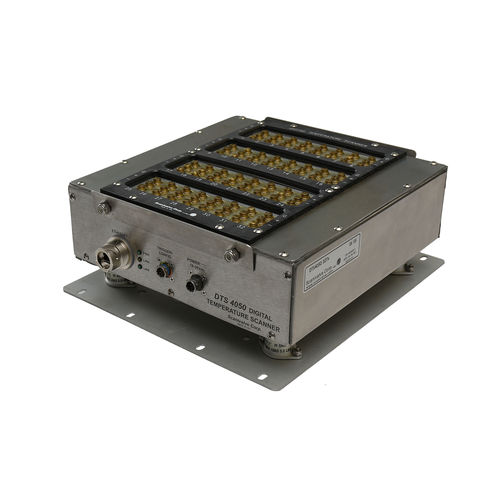

Echtzeitbetriebssystem mit digitaler Signalverarbeitung 22-Bit-Analog-Digital-Wandler Akzeptiert die Typen E, J, K, N, R, S, T und B Ausgang für technische Einheiten, °C, °F, °R, °K und mVolt 1000 Vdc Kanal-zu-Kanal-Isolierung 600 Vdc Eingangsisolierung 160 dB, 0-60Hz Gleichtaktunterdrückung 50-60Hz Gleichtaktrauschunterdrückung Offener Thermoelementtest in Software Ethernet 100baseT TCP/IP-Protokoll "netzwerkfähig" Kompatibel mit IEEE1588 PTPv2 Zeitsynchronisation Genauigkeit ±0,5 °C (begrenzte Thermoelementtypen) Übersicht Modell DTS4050/64Tx, Digitaler Temperaturscanner, ist ein Mehrkanal-Thermoelement-Scanner. Verfügbare Kanalkonfigurationen sind 16, 32 oder 64 Kanäle. Der DTS verfügt über RAM, integrierte Tiefpassfilter, 22-Bit-A/D-Wandler und einen Mikroprozessor, alles in einem robusten, eigenständigen Scanner. Ein isothermischer Block ist für die einheitliche Temperaturreferenz (UTR) für jeden Kanaleingang integriert. NIST-Thermoelementtabellen für Standard-Thermoelementtypen sind im Flash-Speicher gespeichert und werden für die genaue Umrechnung in eine konfigurierbare technische Einheit verwendet. Der Mikroprozessor verwendet diese Nachschlagetabellen, um mV-Eingänge in technische Einheiten umzuwandeln. Die Temperaturdaten werden in °C, °F, °R, K, Millivolt und A/D-Zählwerten ausgegeben. Die Genauigkeit des DTS4050 für verschiedene Thermoelementtypen liegt zwischen ±0,5°C und ±2,0°C, je nach Thermoelementtyp und nutzbarem Temperaturbereich. Mehrere Standard-Thermoelementtypen können mit einem intelligenten Thermoelement-Scanner verwendet werden, wobei jeder Kanal seinen eigenen Thermoelementtyp und eine eigene Konfiguration des Erdungsszenarios hat. DTS-Standardmodule werden mit Schraubklemmeneingängen geliefert, die den Anschluss von zwei oder drei abgeschirmten oder nicht abgeschirmten Thermoelementen ermöglichen.
