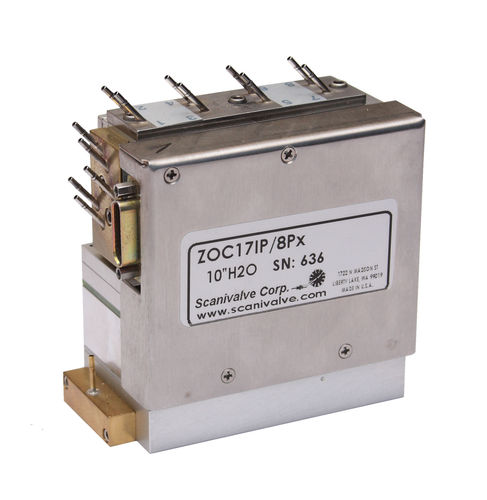

Druckscanner / 8 Kanäle ZOC17

GasMiniaturanalog

langzeitgenauigkeit von +/- 0,08 % des Skalenendwerts (3,0 - 500 psid) 8 Druckeingänge ohne Mux, oder 16 Druckeingänge mit Mux 50kHz Abtastrate Mehrere Druckbereiche verfügbar Vakuum, 5 Zoll H20 bis zu einem Druckbereich von 750 psid Automatische Korrektur der Nullpunktverschiebung In den ZOC17 integriertes Spülventil Vor Ort austauschbare Drucksensoren Anwendung Der elektronische Drucksensor ZOC17 ist ideal für die Messung von Gasen in Flug- und Turbinentriebwerkstests bei schwankenden Umgebungstemperaturen. Er ist auch ideal für andere industrielle Druckmessungen druckmessungen, bei denen hohe Drücke gemessen werden müssen (max. 750 psi). Die temperaturkompensierten Drucksensoren von ZOC sind mehr als zehnmal unempfindlicher gegenüber der Temperatur als typische piezoresistive Drucksensoren. Wenn eine höhere Temperaturstabilität erforderlich ist oder der Drucksensor bei Temperaturen unter 0°C eingesetzt werden soll, empfiehlt es sich, den ZOC17 in einem thermostatisch geregelten Gehäuse (Scanivalve Modell ZOCTCU) zu installieren. Übersicht Der elektronische Druckscanner Modell ZOC17 ist für 8 oder 16 pneumatische Eingänge geeignet. Jedes ZOC17-Modul verfügt über 8 oder 16 piezoresistive, temperaturkompensierte Drucksensoren. Diese drucksensoren sind in einem vibrationsfesten Gehäuse untergebracht, das einen einfachen Austausch vor Ort ermöglicht und so die Ausfallzeiten im Falle einer Beschädigung des Sensors minimiert. Der elektronische Druckscanner ZOC17 enthält außerdem ein pneumatisches Kalibrierventil, einen Hochgeschwindigkeitsmultiplexer (50kHz) und einen Instrumentenverstärker. Die Datenausgabe erfolgt als Analogsignal +/- -2,5Vdc oder +/- 5,0Vdc.
