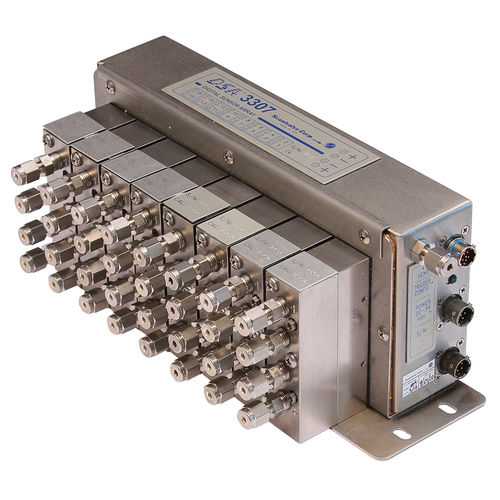

Druckscanner / 8 Kanäle DSA3307-PTP

Gasfür FlüssigkeitenEthernet

+/- 0,50% Skalenendwert Langzeitgenauigkeit 850Hz/Kanal Abtastgeschwindigkeit "Netzwerkfähig" Ethernet TCP/IP, FTP und UDP Mehrere Druckbereiche pro DSA verfügbar druckbereiche von 1 psid bis zu 300 psid Nass-/Nass-Differenzmessungen von Flüssigkeiten Automatische Korrektur der Nullpunktverschiebung "Kompatibilität mit allen Medien IEEE1588-2008v2 PTP-konform Anwendung Der DSA3307-PTP wird zur Messung von bis zu 16 Flüssigkeitsdifferenzdrücken (psid) verwendet. Die Drücke werden über Kupfer-, Stahl- oder Kunststoffrohre in 1/8-Zoll-Swagelok®-Klemmringverschraubungen eingespeist. Die Druckmesswandler sind auf beiden Seiten durch eine Edelstahlmembran (nass/nass) vom Medium isoliert. Typische Anwendungen sind Flüssigkeitsmessungen für Düsentreibstoff und Öl an einer Gasturbine, Durchflussmessungen an einer Blende durch Messung der oberen und unteren Seite der Blende und für Schlepptanks. Für Flüssigkeitsreferenzmessungen, die als Über- oder Unterdruck erforderlich sind, ist das DSA3207-PTP von Scanivalve eine hervorragende Option. Übersicht Das digitale Sensor-Array-Druckerfassungsmodul DSA3307-PTP enthält 2 bis 16 temperaturkompensierte, medienisolierte piezoresistive Druckmesswandler. Diese Aufnehmer sind auf beiden Seiten durch eine Membran aus 316L-Edelstahl vom Medium isoliert (nass/nass). Jedes DSA-PTP-Modul enthält außerdem RAM, einen 16-Bit-A/D-Wandler und einen Mikroprozessor in einem kompakten, in sich geschlossenen Modul. Das Ergebnis ist ein netzwerkfähiges, intelligentes Druckabtastmodul für den "All-Media"-Service. Der Mikroprozessor kompensiert Änderungen der Umgebungstemperatur und führt eine Umrechnung in technische Einheiten durch. Die Druckdaten werden in technischen Einheiten über Ethernet mit TCP/IP-, FTP- und UDP-Protokoll ausgegeben.
