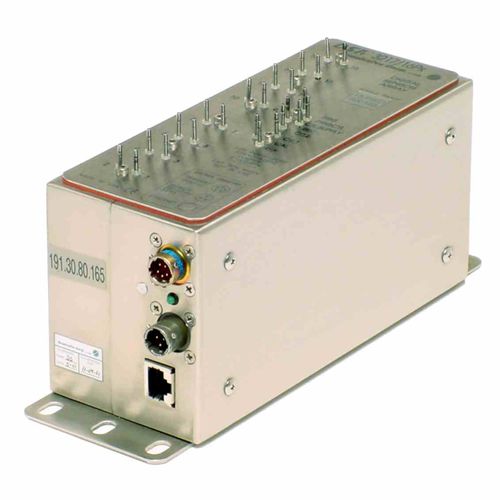

Druckscanner / 16 Kanäle DSA3217-PTP

Gasdigitalfür Testflüge

+/- 0,05% Skalenendwert Langzeitgenauigkeit (typisch) 850Hz/Kanal Abtastgeschwindigkeit Mehrere Druckbereiche pro DSA verfügbar Vakuum, 5 Zoll H20 bis zu 750 psi Druckbereich Automatische Korrektur der Nullpunktverschiebung IEEE 1588-2008v2 PTP-konform Drop-in-Ersatz für Scanner der DSA3200-Serie Anwendung Der DSA3217-PTP ist vielseitig und einer unserer beliebtesten Druckscanner. Er ist in der Lage, bis zu 16 Gasdrücke in verschiedenen Anwendungen zu messen. Zu diesen Anwendungen gehören Windkanaltests für Gebäude, aerodynamische Tests in der Luft- und Raumfahrt und in der Automobilindustrie, Gasturbinentests, Verdichtertests sowie andere Turbomaschinentests, Durchflussmessungen über eine Blende, aerodynamische Validierungen von Windturbinen usw. Zu den verfügbaren Optionen gehören ein gemeinsamer Referenzdruck oder eine individuelle Referenz. Für Anwendungen, die einen robusteren Druckscanner erfordern, kann der DSA3218-PTP von Scanivalve eine sinnvolle Option sein. Der DSA-PTP ist das neueste Mitglied der DSA-Familie und bleibt mit den Standard-Scannern DSA3217 kompatibel. Übersicht Die Drucksysteme der Serie DSA3200-PTP stellen die nächste Generation der elektronischen Mehrpunkt-Druckabtastung dar. Das DSA3217-PTP Digital Sensor Array enthält 16 temperaturkompensierte piezoresistive Druckwandler mit einem pneumatischen Kalibrierventil, RAM, 16-Bit-A/D-Wandler und einen Mikroprozessor in einem kompakten, eigenständigen Modul. Das Ergebnis ist ein netzwerkfähiges Ethernet-Druckabtastmodul. Der Mikroprozessor kompensiert Temperaturschwankungen und führt die Umrechnung in technische Einheiten durch. Der Mikroprozessor steuert auch die Betätigung eines internen Kalibrierventils, um Online-Null- und Mehrpunktkalibrierungen durchzuführen.
