Wirbelstrom-Rissdetektor ARK 31-2

für die Luftfahrt

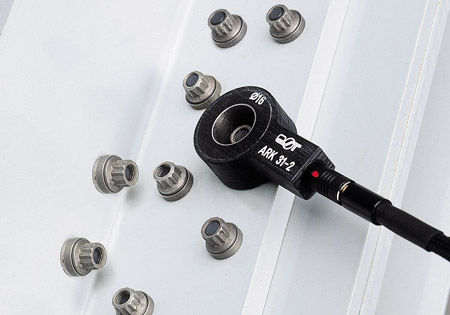

Verdeckte Risse in SchraubverbindungenDer Sensor ARK 31-2 ist ein Ringkernsensor in Absolutschaltung. Er ist für Niederfrequenzaufgaben im Bereich von 30 Hz bis 5 kHz ausgelegt. Sein ringförmiges, fokussiertes Wirbelstromfeld macht ihn unempfindlicher gegen den Einfluß von Fe-Schrauben oder Fe-Nieten. Seine hohe Eindringtiefe ermöglicht den Nachweis von Rissen in Aluminium in Tiefen von bis zu 10 mm. Obriges Signalbild zeigt den Anriss zwischen 2 Bohrungen in 6 mm Tiefe in der mittleren Lage einer Schraubenverbindung. Dabei wird der Sensor über den Kopf der ferritischen Schraubverbindung gesetzt. Das Signal in der Bildmitte zeigt ein IO-Verbindung , das Signal darüber ist der Anriss.Zur Einstellung der Geräteparameter ist ein Testkörper mit definierter Fehlstelle erforderlich.Absolutsensor ARK 31-2Anwendung:Rißprüfung an mehrlagigen verschraubten oder vernieteten Blechen. Geringer Einfluß von Fe-Schrauben und Nieten durch fokussiertes, ringförmiges Wirbelstromfeld.Sensorsystem: Absolut-Ferritkern, transformatorischFrequenzbereich: 30 Hz – 5 kHzAktiver Bereich: DurchmesserabhängigEindringtiefe: ca. 4 – 10 mm (Durchmesser abhängig)
