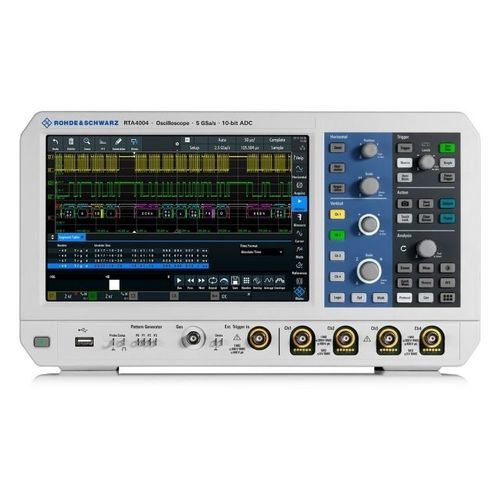

Digitales Oszilloskop RTA4000

Tischfür die Luftfahrtindustrie

Abtastrate: bis zu 5 Gsample/s Speichertiefe: bis zu 1 Gsample A/D-Wandler-Auflösung: 10 bit Display: 10,1" kapazitiver Touchscreen Mit der Power of 10 mehr von Ihren Signalen erkennen Mit einer erstklassigen Signalintegrität und einem schnellen ultratiefen Speicher setzt das R&S®RTA4000 mit der „Power of Ten“ neue Maßstäbe. Der von Rohde & Schwarz entwickelte 10-bit-A/D-Wandler sorgt in Verbindung mit in dieser Klasse einzigartigen Parametern wie niedrigem Rauschen und hoher Speichertiefe für scharfe Messkurven und noch genauere Messungen. Damit lassen sich auch unerwartete Messprobleme lösen. Signalanalyse: Schnell ans Ziel Kleine Signaldetails in Anwesenheit starker Signale erkennen Das R&S®RTA4000 Oszilloskop besitzt einen speziellen, von Rohde&Schwarz entwickelten 10-bit-A/D-Wandler, eine gegenüber herkômmlichen 8-bit-A/D-Wandlern bis zu vierfache Verbesserung. Die hôhere Auflôsung resultiert in schàrferen Messkurven mit mehr Signaldetails, die ansonsten nicht sichtbar wàren. Ein Beispiel ist die Analyse von Schaltnetzteilen. Dabei muss die Spannung über dem Schalttransistor im ein- und ausgeschalteten Zustand innerhalb der gleichen Erfassung bestimmt werden. Segmentierter Speicher 100 Msample Standard und 200 Msample interleaved Das R&S®RTA4000 bietet eine erstklassige Speichertiefe: Es sind 100 Msample pro Kanal verfügbar, im Interleaved-Modus sogar 200 Msample. Dies ist zehnmal mehr als bei àhnlichen Oszilloskopen dieser Geràteklasse. Der Anwender kann selbst bei hohen Abtastraten làngere Aufzeichnungssequenzen für mehr Analyseergebnisse erfassen, wie z. B. bei der Analyse von Einschwingvorgàngen getakteter Schaltnetzteile.
