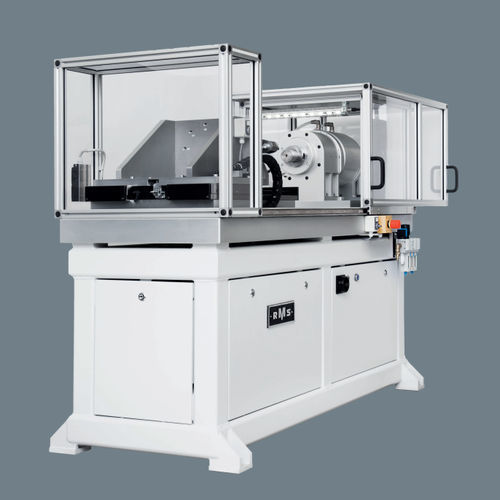

Torsionsprüfstand IPU 750

Temperaturfür MotorenLuftfahrt

Der luftgelagerte, wassergekühlte Direktantrieb erzeugt hochfrequente Wechsel mit einer Frequenz bis zu 100 Hz Der IPU 750 ist ein elektrisch angetriebener Torsionsprüfstand zur Erzeugung von statischen und dynamischen Torsionsbelastungen. Der Prüfling wird dabei von einer Reaktionshalterung gehalten. Zur Anpassung der unterschiedlichen Prüflingslängen ist die Reaktionshalterung auf Schlitten verfahrbar. Die Steuerung des Prüfstandes erfolgt vom Steuerrechner aus über eine Netzwerkschnittstelle. GENAUIGKEIT Drehgeschwkt. fehler [ 3 Drehmoments Genauigkeit [ ≤ 1 Systematische [°/s] Positionsabweichung ≤± 20“ Wiederholpräzision [°/s] Positionierung ≤± 5“ Positioniergenauigkeit [ 0,01 Positionsauflösung [ 0,001 Positionsunsicherheit [°/s] ≤± 20“ TECHNISCHE DETAILS Max. Drehzahl [U/min] 500 Drehmoment, Dauerbetrieb [Nm] 250 Drehmoment Messbereich [Nm] 500 Schwingfrequenz [Hz] <100 Antriebs-Trägheitsmoment [kgm²] 0,1 Betriebsarten: - statisches Moment - dynamisches Moment - Frequenzsweep DIMENSIONEN Höhe [mm] 1700 Breite [mm] 880 Tiefe [mm] 1200 Gewicht [kg] 800 TEMPERATURKAMMER* Temperaturbereich [°C] < +150 Breite [mm] IR-Kamera Temperaturerfassung [0,1° K Auflösung, 2° K Genauigkeit] 1200 Leistung [W] ca. 1000
