Raster-Fühler REVO® RSP2

CMM2D3D

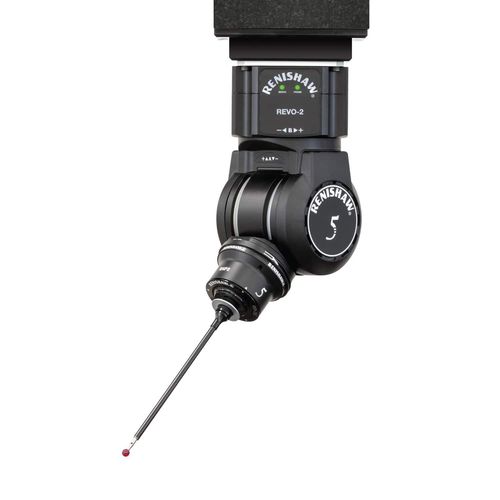

RSP2 ist ein leichter, zweckbestimmter Messtasterkörper und Tastereinsatzhalter für den Einsatz auf REVO Systemen und eignet sich zum 2D-Scanning (x, y) und für schaltende 3D-Messungen (x, y, z). Der RSP2 besitzt einen universellen Körper, an welchen verschiedene Tastereinsatzhalter unterschiedlicher Länge (min. Reichweite von 175 mm und max. Reichweite von 500 mm) angebracht werden können. Der RSP verwendet die Tip-SensingTechnologie von Renishaw, die speziell entwickelt wurde, um die Antastkräfte zu verringern und die Abnutzung des Tastereinsatzes zu minimieren. Die UCC Steuerung gibt die Art des Tastereinsatzes vor, die mit dem RSP2 verwendet werden kann, und stellt dadurch eine optimale Messleistung sicher. Weitere Informationen über die Tastereinsatztragfähigkeit von RSP2. Videoanimation des RSP2 REVO Messtasters Tip-Sensing Funktion. Der Reflektor verändert seine Position, sobald der Tastereinsatz das Werkstück berührt und sich dabei leicht biegt. Der veränderte Rückkehrweg des Laserstrahls wird dann von einem PSD-Empfänger erfasst. Die exakte Position der Tastereinsatzspitze ist bekannt, da Reflektor und Tastereinsatzkugel nahe beieinander liegen.
