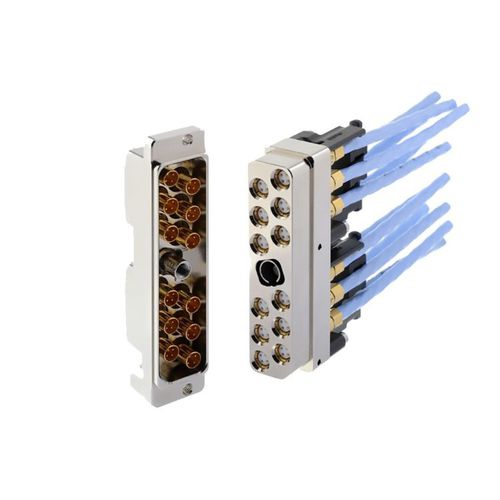

RF-Verbinder HDQX

Datenfür FlugzeugARINC

Die HDQX-Serie bietet Hochgeschwindigkeitskommunikation und wurde speziell für die Übertragung von Ethernet- und HF-Hochgeschwindigkeitssignalen entwickelt, die in zivilen und militärischen Anwendungen benötigt werden. HDQX-Steckverbinder bieten Kabel-zu-Kabel- und Leiterplatten-zu-Kabel-Lösungen und eignen sich perfekt für Datennetzwerke, IFE-Systeme, Videokontrollzentren und die Kommunikation von Marine- und Militärfahrzeugen. Diese stapelbare Lösung ist auf die neuen Herausforderungen des Luft- und Raumfahrtmarktes ausgerichtet: Platzsparende und hochdichte Lösung mit 12 Hohlräumen der Größe 8 Einfache und sichere Verbindung Extrem hohe elektrische Durchgängigkeit HDQX-Gehäuse wurden speziell für die standardisierte ARINC 600 Quadrax entwickelt und decken auch #8 BMA-, Triaxial- und Twinax-Kontakttechnologien ab. Durch die Kombination der kompakten und robusten Eigenschaften, die für eine hohe Zuverlässigkeit und Signalintegrität erforderlich sind, bieten HDQX-Steckverbinder den Kunden eine hochdichte und leistungsstarke Lösung für raue Luft- und Raumfahrtumgebungen. LEISTUNGEN Mechanische Leistung: Stecken/Entstecken: 100 Zyklen Zufällige Vibration: Bis zu 16,9g Schocks: 50g - 3 Stöße auf jeder Achse Mechanische axiale Festigkeit (auf die Zugentlastung angewendet): 100N gemäß EN2591-420 Elektrische Leistung: Leitfähigkeit von Gehäuse zu Gehäuse: < 2.5Ω Leitfähigkeit von Kontakt zu Gehäuse: < 10 mΩ Umweltverträgliche Leistung: Tauchen in einer Höhe von 50.000 Fuß Temperaturbereich: -65°C / +150°C (-85°F / +302°F) Temperaturbeständigkeit: 1000 Stunden bei 150°C (+302°F) Salzsprühnebel: 96 Stunden Magnetische Permeabilität: 2µ
