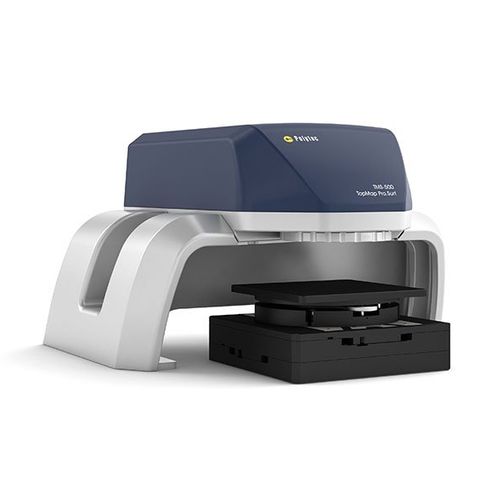

Surface Profiler / 3D TopMap Pro.Surf

kontaktlosmechanischfür die Luftfahrt

Das TopMap Pro.Surf bestimmt Formabweichung schnell, zuverlässig und präzise. Das High-End-Oberflächenmessgerät TopMap Pro.Surf ist optimal zur Messung präzisionsgefertigter Oberflächen geeignet - im Messraum, produktionsnah und dank hoher Wiederholpräzision auch direkt in der Produktionslinie. Für alle Belange der Oberflächencharakterisierung anhand von Parametern wie Ebenheit, Stufenhöhen und Parallelität bietet das TopMap Pro.Surf kundenspezifische Lösungen. Dabei bestechen insgesamt die räumliche Auflösung, die telezentrische Optik und die Geschwindigkeit. Schnelle und präzise 3D-Oberflächen-Charakterisierung Berührungsloses Messprinzip und rückführbare Messergebnisse Smart Surface Scanning Technologie und Filterrad für nahezu alle Oberflächen Großes Messvolumen 230 x 220 x 70 mm³ Telezentrische Optik misst selbst tiefliegende Stellen Sicheres Probenhandling dank großem Arbeitsabstand Automatische Bauteilerkennung ohne mechanische Aufnahme Einfach bedienbare und automatisierbare Mess- und Auswerte-Software Dank des Weißlichtinterferometers bleiben keine Details unbemerkt. Ohne Stitching werden 2 Millionen Messpunkte auf einer großen Messfläche von 44 x 33 mm binnen weniger Sekunden erfasst - erweiterbar sogar auf 230 x 220 mm. Mit 70 mm vertikalem Messbereich und exzellenter vertikaler Auflösung unabhängig von den Bildfeldgrößen ergibt sich viel Spielraum für flexible Messaufgaben. Die telezentrische Optik erreicht dabei selbst schwer zugängliche Bereiche wie zum Beispiel Bohrungen.
