Datenverbinder CWAP

PCBfür FlugzeugARINC

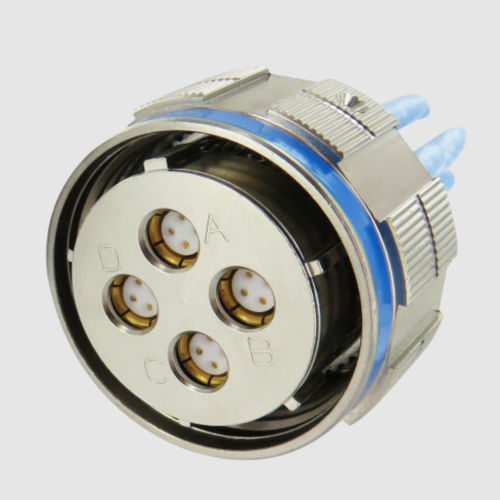

Die drahtlosen Zugangspunkte in der Kabine bieten sowohl dem Flugpersonal als auch den Passagieren einen bequemen und nahtlosen Zugang zu Informationen, Daten und Unterhaltung über persönliche elektronische Geräte oder Geräte im Sitz. Der Amphenol Socapex CWAP-Steckverbinder mit seiner speziellen Anordnung von 4 Quadrax-Einsätzen ist die perfekte Wahl, um das erwartete Leistungsniveau, die Zuverlässigkeit und die Einhaltung des ARINC-Standards zu erreichen. Eigenschaften und Vorteile Steckverbinder Abgeleitet von MIL-DTL-38999 und EN3645 Steckverbinder der Größe 19 (andere Größen erhältlich) Gehäusematerial und Beschichtung: Aluminium mit chemisch Nickel Gehäuse-zu-Gehäuse-Bodenbildung Erdungsfinger am Steckergehäuse Vollständige Verbindung und Selbstverriegelung durch eine 360°-Drehung der Überwurfmutter Anti-Entkopplungsvorrichtung ermöglicht hohe Vibrationsleistung Metallischer Einsatz zur Aufrechterhaltung der Masseebene mit dem Steckergehäuse für alle geschirmten Kontakte Dedizierte Abstandsdose mit integriertem Erdungsstift Front Release / Front abnehmbarer PCB-Stiftkontakt auf der Buchsenseite Rückseitige Freigabe / Rückseitiger abnehmbarer Crimpbuchsenkontakt auf der Steckerseite Quadrax Amphenol® Quadrax-Kontakte bieten mehrere Vorteile für hohe Datenübertragungsraten, geringen Stromverbrauch und hervorragende EMI-Kompatibilität: Vier strategisch beabstandete Innenkontakte bilden zwei 100 oder 150 Ohm angepasste Impedanzdifferenzpaare Der äußere Kontakt hat einen robusten Wandabschnitt für lange Haltbarkeit Erhältlich in Größe 8 mit Crimpanschluss Auch in Größe 8 mit PC-Anschlüssen erhältlich
