Drucksensor für die Raumfahrtindustrie P400

absolutDifferenzVDC

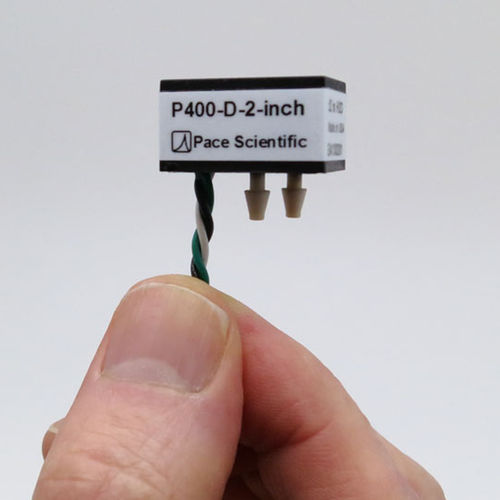

P400-D-2-Zoll-Drucksensor (±2 Zoll H2O) Zu den Anwendungen gehören Druckbeaufschlagung im Labor/Reinraum, Filterdruck, statischer Druck von Ventilatoren. Verträgliche Druckmedien: trockene Luft und Inertgase: Stickstoff, Helium, Neon, Argon, Krypton, Xenon. Druckbereich bis hinunter zu ± 2 Zoll H2O Miniatur-Größe Hohe Genauigkeit Niedrige Leistung Kombinierte Linearität, Hysterese und Wiederholbarkeit: - ±0,25% der Spanne Entschließung: - Siehe Tabelle unten Betriebstemperaturbereich: - Psi-Bereiche: -25 bis 90°C (-13 bis 194°F) ±2 Zoll H2O-Bereich: -10 bis 85°C (14 bis 185°F) Kompensierter Temperaturbereich: - Psi-Bereiche: -10 bis 85°C (-4 bis 185°F) ±2 Zoll H2O-Bereich: 0 bis 60°C (32 bis 140°F) Gesamtfehlerband über den kompensierten Temperaturbereich - Psi-Bereiche: 1% der Spanne ±2 Zoll H20 Bereich: 2% der Spanne Versorgungsspannung - 4,75 bis 5,25 Vdc Strombedarf: - 3,5 ma bei 5 Vdc (geliefert vom Pace-Datenlogger) Ausgangssignal - 0.5 bis 4,5 Vdc bei 5Vdc Versorgungsspannung. Der Ausgang ist ratiometrisch zur Versorgungsspannung. Verdrahtung: - Weiß: E-Terminal des Pace-Loggers (Leistung) Grün: Analogeingang des Impulsloggers (Signal) Schwarz: "C"-Terminal des Pace-Loggers (Masse) Berstdruck: - Siehe Tabelle der verfügbaren Modelle (unten). Gewicht: - 0,3 oz. (8 Gramm) Physikalische Eigenschaften: - Epoxid-gekapseltes thermoplastisches Gehäuse mit drei verdrillten Leitungen, Länge 18". Druckanschlüsse: - Anschlüsse für 3/32"-I.D.-Schläuche (oder 2,4 mm-I.D.-Schläuche). Geeignet für 1/8"-I.D.-Schläuche (oder 3,2 mm I.D.-Schläuche) mit dem mitgelieferten Adaptersatz (Einzelheiten siehe unten). Empfohlene Montagemethoden: - Verwenden Sie Kabelbinder oder Klettbänder, um Druckschläuche in der Nähe des Sensorgehäuses zu befestigen. Optionaler Montagesockel (siehe unten) Gesamtgröße: - 0,9" x 0,6" x 0,75" (23 mm x 15 mm x 19 mm)
