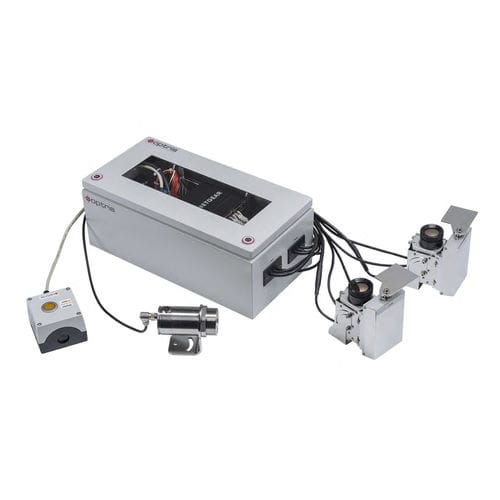

Optisches Inspektionssystem PI 640i G7

für Materialien

Optris Bottom-Up-Glas-Inspektionssystem für Glashärtungsanlagen Mit dem neuen Glas-Inspektionssystem von Optris gibt es einen innovativen Ansatz für die Temperaturmessung bei der Herstellung von Low-E-Glas. Glas mit niedrigem Emissionsgrad stellt eine große Herausforderung für Infrarotgeräte dar, die traditionell die Glastemperatur von oben messen, wenn die Glasscheiben während der Produktion aus den Glasvorspannöfen kommen. Das neue Bottom-Up-Glas-Inspektionssystem löst dieses Problem, indem es zwei Infrarotkameras unterhalb der Härtungsanlage installiert, die die Temperatur auf der nicht beschichteten Seite des Glases mit hohem Emissionsgrad messen. Die Kombination von zwei VGA-Kameras mit einem maximalen Sichtfeld von 111° ergibt eine hervorragende Auflösung von 1600 Pixeln bei einer maximalen Scanbreite von 4,3 m. Ein ultraschnelles CTlaser 4M Pyrometer mit 90 µs Reaktionszeit in Kombination mit dem digital gesteuerten Optikschutzsystem (DCLP) schützt beide Infrarotkameras zuverlässig bei Glasbruch und herabfallendem Glas. Wichtige Parameter Kompaktes Bottom-up-System für beschichtungsunabhängige Glas-Temperaturmessung von unten Integrierte ultraschnelle Glasbrucherkennung kombiniert mit mit digital gesteuertem Linsenschutzsystem (DCLP) Vormontiertes System zur einfachen Installation an Glasvorspannöfen Berechnung der Glasfläche
