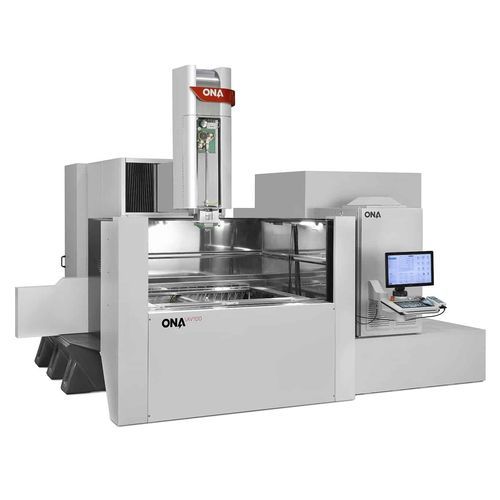

Draht-Funkenerosionsmaschine AV100

3D

Maximale Abmessungen des Werkstücks * - Länge - 1.950 mm - 76.8 in Breite - 1.600 mm - 63 in Höhe - 600 mm - 23.6 in Höchstgewicht des Werkstücks - 10.000 mm - 22000 Ibs Verfahrweg der U-/V-Achsen - 500 x 500 mm - 19.7 x 19.7 in Maximaler konischer Schnittwinkel - +/- 30º / 400 mm - +/- 30º / 15.75 in Drahtdurchmesser - 0.20 – 0.30 mm - 0.008 – 0.012 in Max. Schnittgeschwindigkeit - 360 mm2/min – Ø 0.30 mm (hilo Xcc) - 34 in2/hr – Ø 0.012 in (Xcc wire) Vorteile der AV-Technologie Konstruktion für maximale Leistungsfähigkeit in der Bearbeitung von Teilen bis zu 10 Tonnen. Öko Filtersystem enthalten, ohne zusätzlichen Abfall oder kaum Wartungskosten. Die neue Bedienoberfläche stellt das Werkstück in 3D dar und erlaubt dem Bediener, es per Fingerwisch auf dem Touchscreen nach Belieben zu drehen und zu wenden Höhere Geschwindigkeit, 30% Zeiteinsparung durch weniger Bearbeitungsgänge. Die ONA AV-Maschinen zeichnen sich durch ihre hohe Schnittgeschwindigkeit 450 mm2/Minute mit einem Drahtdurchmesser von 0,33 mm. Mit der integrierten In-Process Messung lassen und ONA Script programming sich dank zusätzlicher Elemente die Messvorgänge an den Werkstücken direkt in der Maschine optimieren.
