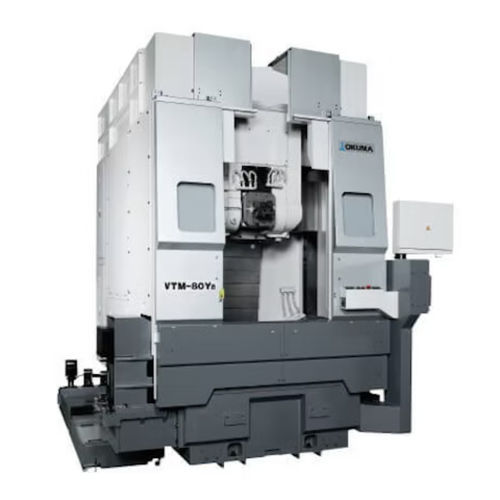

Horizontale Drehmaschine VTM-80YB

vertikalCNC5-Achs

Unser 5-Achsen-Kombinations-Dreh-/Bearbeitungszentrum VTM-80YB kann Dreh-, Vertikal-, Horizontal- und Winkelflächenbearbeitung in einem Arbeitsgang durchführen, ohne dass das Werkstück im Spannfutter neu ausgerichtet werden muss. Da der Bediener die Richtung der Spindel im Verhältnis zur Oberfläche des Werkstücks steuern kann, kann das Seitenschneiden mit geraden Schaftfräsern verwendet werden, um die Schnittzeit im Vergleich zum Punktschneiden mit Kugelfräsern drastisch zu reduzieren. Die Zerspanungsleistung kann erheblich gesteigert und die Standzeit der Werkzeuge verlängert werden, was die Gesamtproduktionskosten senkt. Die Arbeitsspindel ist an zwei Stellen in Rollenlagern mit großem Durchmesser gelagert und bietet eine präzise Steuerung für die Herstellung komplexer Teile. Der Getriebekopf der Spindel erzeugt ein hohes Drehmoment, das für die Schwerzerspanung von Teilen wie z. B. großen Ventilgehäusen erforderlich ist. Maximale Schnittlänge (in) 44.69 Verfahrweg X-Achse (in) 44.09 Verfahrweg Y-Achse (in) 27.95 Verfahrweg Z-Achse (in) 44.69 Eilgang - X:Y (fpm) 78.74 Eilgang - Z (fpm) 65.62 Eilgang - C (min-¹) 20 Spindelleistung (hp) 40/30
