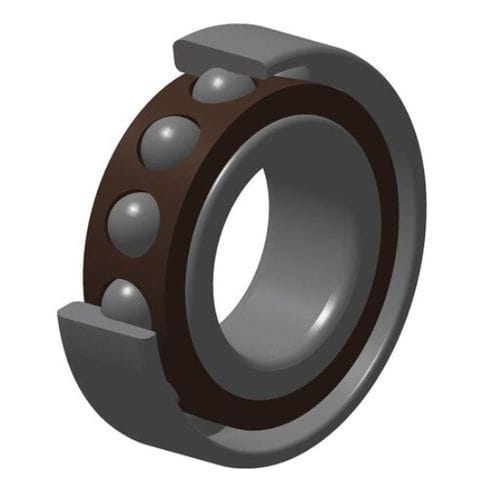

Kugel-Wälzlager 7010

RadialAxialSchräg

Das einreihige Schrägkugellager wurde für kombinierte Belastungen mit vorwiegend axialer Komponente ausgelegt. Es wird mit einem anderen Schrägkugellager montiert, wodurch eine hohe Steifigkeit gewährleistet wird. Das NTN-SNR Sortiment lässt sich nach mehreren Varianten aufgliedern: Kontaktwinkel von 30° oder 40°, Polyamidkäfige, Stahlblech oder massiver Messing, Ausführung für universelle paarweise Anordnung, Lagerluftgruppen, usw. TECHNISCHE EIGENSCHAFTEN Marke - NTN d - Innendurchmesser - 50 mm D - Außendurchmesser - 80 mm B - Breite des Lagers/Innenrings - 16 mm a - Abstand Druckkegelspitze - 27 mm α - Kontaktwinkel - 30 ° rs - Minimaler Rundungsradius - 1 mm r1s - Minimaler Rundungsradius - 0,6 mm Radiallagerluftklasse - CN Masse - 0,306 kg Product classification image PRODUKTLEISTUNG C - Dynamische Tragzahl - 26,2 kN C0 - Statische Tragzahl - 20,1 kN Cu - Ermüdungsgrenzbelastung - 1,42 kN Nlim - Grenzdrehzahl mit Ölschmierung - 11000 tr/min Nlim - Grenzdrehzahl mit Fettschmierung - 8600 tr/min Tmin - Min Betriebstemperatur - -20 °C Tmax - Max Betriebstemperatur - 120 °C
