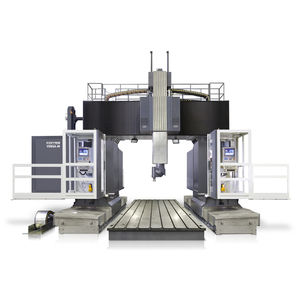

CNC-Fräsmaschine FOX M

vertikaluniversellfür die Luftfahrt

Die Portalfräsmaschine FOX M besitzt im Gegensatz zur FOX ein in X-Richtung bewegliches Portal welches über ein feststehendes Plattenfeld (Tisch) verfährt (Gantry-Bauweise). Bei dieser konstruktiven Lösung ist auch eine Bearbeitung im sogenannten Pendelbetrieb möglich. Hierbei ist das hauptzeitgleiche Spannen von Werkstücken in einem Arbeitsbereich und die parallele Bearbeitung in einem anderen abgetrennten Arbeitsbereich möglich, was erheblich zur Senkung der Maschinenstillstandszeiten beiträgt. Bei der Fox-M wurde ebenfalls das innovatives Konzept verwirklicht, welches die Funktionen der traditionellen Grobbearbeitung mit der Geschwindigkeit und Genauigkeit der Bearbeitung von High-Performance-Maschinen vereint. Um die geometrische Stabilität des Frässchiebers in der vertikalen Achse zu verbessern, wurde ein einzigartiges Lüftungssystem entwickelt, dass die erzeugte Temperatur abführt bzw. stabilisiert. Desweiteren wird die vertikale Achse der Fox mit symmetrisch angeordneten Gleitführungen geführt welche der Maschine eine sehr hohe Stabilität während der Fräsbearbeitung in allen Richtungen verleiht. Die Gleitführungen werden zusätzlich wassergekühlt, was die wärmebedingte Ausdehnung und somit den Slip-Stick-Effekt (Losreißeffekt) erfolgreich minimiert, so dass eine höhere Arbeitsgeschwindigkeit und ein höheres Beschleunigungsmoment ermöglicht wird. Diese konstruktiven Verbesserungen tragen in Summe dazu bei, dass die FOX-M eine außerordentlich hohe Zerspanleistung besitzt, bei der die maximale Antriebsleistung in Späne umgesetzt werden kann. Gleichermaßen ist die FOX-M für eine sehr feine Endbearbeitung geeignet.
