Elektrische Nietmaschine FLEXIBLE DRILLING HEAD

für die Raumfahrtindustrie

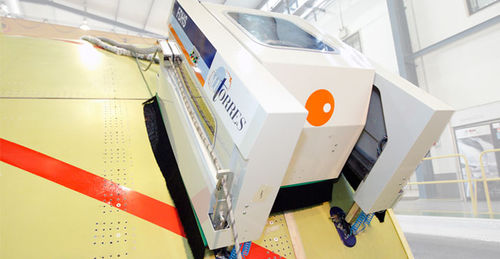

Die Möglichkeit, buchstäblich über den Rumpf zu gehen, um die Hautplatten zu bohren. Die FDH ist eine Bohrmaschine mit 5 interpolierten Achsen und modularem Aufbau für eine einfache Systemanpassung. Ihr Prinzip besteht darin, über den Flugzeugrumpf zu "laufen", wobei sie mit Hilfe von Vakuumsaugern an Ort und Stelle gehalten wird. Sobald die FDH ihre Position eingenommen hat, wird sie mit den Vakuumsaugern verriegelt und ist bereit, den Bohr-/Nietvorgang durchzuführen. Nach dem Bohren/Nieten an der aktuellen Stelle geht der FDH einen weiteren Schritt, indem er das Vakuum an der Hälfte der Sauger ablässt und sie einen Schritt weiterbewegt, wo er sie wieder arretiert und für den nächsten Bohr-/Nietvorgang bereit macht. Der FDH benötigt kein zusätzliches Führungssystem, das mechanisch mit dem Flugzeug verbunden ist, um auf dem Rumpf zu laufen, unabhängig von dessen Position, sogar kopfüber. FDH ist eine autonome Plattform mit 5 Achsen, die mit den notwendigen Effekten zum Bohren und Senken ausgestattet ist. Eine 5-minütige Einrichtung an Ort und Stelle durch 2 Bediener ist ausreichend. Das optimale Design des Roboters gewährleistet die beste Positioniergenauigkeit beim Bohren und Senken und eine hohe Geschwindigkeit bei geringstem Gewicht. Ein Bildverarbeitungs- und Lasersystem stellt sicher, dass der FDH der gewünschten Bahn und dem richtigen CNC-Programm von der theoretischen zur realen Bahn folgt. Der FDH kann an den meisten aktuellen Flugzeugmodellen arbeiten und laufen, von kleineren Flugzeugen bis hin zu den größten Jetlinern. Anwendungen sind Bohren und Nieten von Umfangs-, Längs- und konischen Verbindungen. Es wird ein tragbarer Elektroschrank mitgeliefert, der über einen minimalen Kabelbaum mit dem FDH verbunden ist. Ein von MTORRES entwickeltes Steuerungssystem ermöglicht es der FDH, ohne ein konventionelles CNC-System zu arbeiten.
