Fräswerkzeughalter TORRESTOOL®

BohrSchneidfür die Raumfahrtindustrie

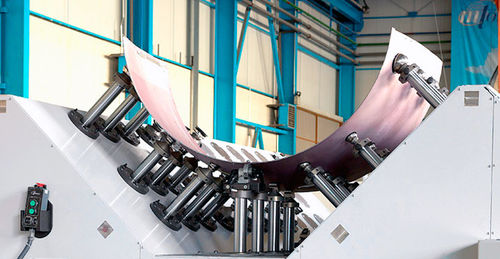

Flexibilität und Effizienz führen zu Produktivität und niedrigen Kosten. Das TORRESTOOL® ist ein modulares Konzept, das aus einer Reihe von Schlitten besteht, die sich in Richtung der X-Achse bewegen, mit einer Reihe von Stützen pro Schlitten, die sich in der Y- und Z-Achse bewegen. Jede Tragstange ist mit einem selbsteinstellenden, um 45º kippbaren Vakuumsauger an der Oberseite ausgestattet. Bei bestimmten Anwendungen wird stattdessen eine Spannvorrichtung für die Teile oben auf der Stange angebracht. Das TORRESTOOL® wird von einem PC aus gesteuert, von dem aus alle Teileprogramme in das von MTORRES entwickelte mehrachsig gesteuerte System heruntergeladen werden, um den TORRESTOOL®-Positionierungsprozess auszulösen. Durch die Integration des TORRESTOOL® mit dem TORRESMILL® oder TORRESDRILL® oder TORRESLASER® bietet das System ein Höchstmaß an Flexibilität bei Fräs-, Bohr- oder Laserschneidarbeiten und reduziert die Umrüstzeit von einer Werkstückkonfiguration zur nächsten auf maximal zwei Minuten. Alle Stützstangen mit Vakuumsaugern oder Spannvorrichtungen bewegen sich gleichzeitig in den Achsen X/Y/Z und werden automatisch in ihrer Endposition verriegelt. TORRESTOOL® Universalspannvorrichtungen sind in verschiedenen Konfigurationen erhältlich, horizontal, vertikal, rund, 3-Achsen, Einzelachsen, usw., und in jeder gewünschten Größe, um mit anderen MTORRES Maschinen integriert zu werden. Alle Stützen bewegen sich gleichzeitig in den Achsen X, Y und Z und werden automatisch in ihrer Endposition verriegelt. Alle Bewegungen sind servogetrieben und NC-gesteuert. Für den Antrieb der Achsen werden geschliffene Führungen, Zahnstangen- und Kugelumlaufsysteme verwendet. Der TORRESTOOL® verfügt über ein hochentwickeltes, integriertes Softwarepaket (HMI), das eine extrem einfache Bedienung und Wartung der Maschine ermöglicht,
