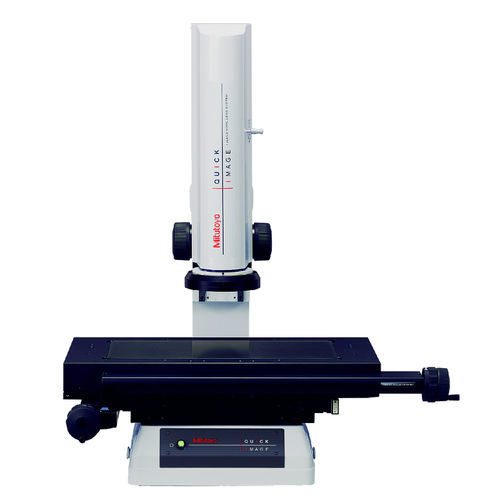

Kontaktlose Koordinatenmessmaschine QI-A1010D

mit Kamerafür die Luftfahrt

Schnelle und präzise Messungen mit nur einem Mausklick. Quick Image vereint die Vorteile von Messprojektoren mit denen von 2D Bildverarbeitungsmessgeräten, mit Multi-Image-Messung, in einem besonders vielseitigen und flexibel einsetzbaren System. Hohe Schärfentiefe und großes Sehfeld Beidseitig telezentrisches optisches System 3 Megapixel Farbkamera 4-Quadranten-LED-Ringlicht Modelle mit motorischen Tischen ermöglichen höchste Effizienz bei großen Werkstücken Größe der Glasplatte: 170 x 170 [mm] Messmodus: Hochauflösungsmodus und Normalbetrieb Arbeitsabstand: 90 mm Schärfentiefe: Hochauflösungsmodus: ±0,6 mm Normalbetrieb: ±11 mm Genauigkeit (1): E1(x,y) = ±(3,5+0,02L) μm* L = Messlänge (mm) Optische Vergrößerung: QI-A-Modelle: 0,2X CCD-Kamera: 3 Megapixel CCD-Farbkamera Beleuchtung: • LED Durchlicht • LED Koaxiallicht • 4-Quadranten-LED-Ringlicht Genauigkeit im Sehfeld (±2σ): Messgenauigkeit im Bild QI-A Model: ±2 μm (Hochauflösungsmodus); ±4 μm (Normalbetrieb) Wiederholpräzision (±2 σ) innerhalb des Sehfelds: QI-A-Modelle: ±1 µm (Hochauflösungsmodus) ±2 µm (Normalbetrieb) Funktionen: QI-A Modelle, 0,2X Vergrößerung, manueller Messtisch
