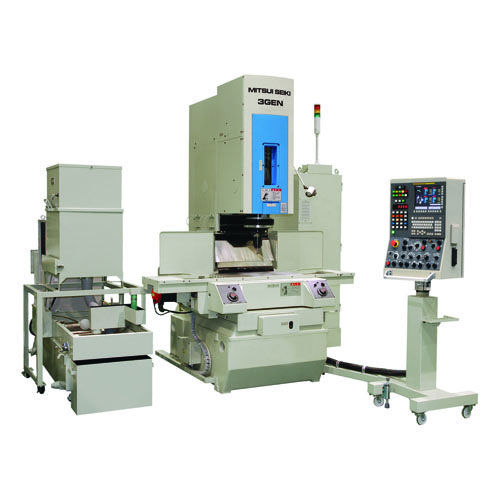

2-Achs-Schleifmaschine 3GEN

für die Raumfahrtindustrie

● V-F-Gleitflächen der X- und Y-Achse, Spindelkopf, Ober- und Unterseite von Querschienenbrücken werden für extrem hohe geometrische Präzision geschabt. ●Z Die Achse ●Z ist NC-gesteuert und es stehen zwei Arten der Steuerung zur Verfügung (Z-Achse als Schnittvorschub und Z-Achse als Schnittzyklus).●As für den Schneidzyklus der Z-Achse, der Kugelgewindetrieb hat die hohe Geschwindigkeit von 200 Takten/min (bei 25 mm Hub) realisiert. Selbst bei dieser Geschwindigkeit ist die untere Totpunktgenauigkeit 2μm (J300G, J4GDN, J6GCN, J7GAN). ●In J3GEN, der Linearmotor wird an die Z-Achse angepasst (erste praktische Anwendung für Werkzeugmaschinen). Der für traditionelle Modelle unmögliche Schnittzyklus der Z-Achse von 400 Zyklen/min (bei 25 mm Hub) wurde realisiert, um die Prozesszeit des Konturschneidens drastisch zu verkürzen.●Low Der Wärmeausdehnungsguss wird für das Kopfmaterial verwendet. Fehler durch Wärmeverschiebung ist extrem kleinSpezifikation
