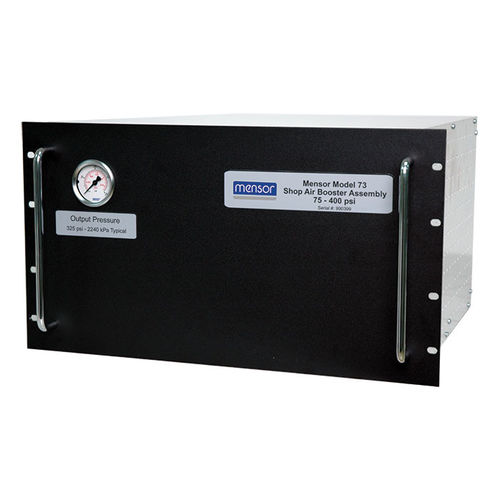

Stickstoff-Druckerhöhungsanlage Model 73

Luftfür Luftfahrtanwendungen

Beschreibung Der Mensor Modell 73 Ladeluftdruckverstärker erzeugt 325 psi bis 750 psi unter Verwendung einer sauberen, trockenen Ladeluftquelle von 70 psi bis 150 psi. Das Modell 73 besteht aus einer einzigen Druckverstärkerstufe von 5 bis 1 mit Grenzwerten für die Drehzahlregelung und die Regelung des maximalen Ausgangsdrucks. Um den Ausgang von 325 psi zu erreichen, ist eine Mindestversorgung von etwa 70 psi erforderlich. Um 750 psi zu erreichen, ist eine 150-psi-Versorgung erforderlich. 150 psi ist der maximale Eingangsdruck, dem die Einheit ausgesetzt werden sollte. Die Einheit ist ein rein mechanisches Gerät und hat keine elektrischen Anforderungen. Bewerbungen Anwendungen, die eine 750 psi Druckquelle erfordern Hauptmerkmale Erzeugt 325 bis 750 psi Verwendung einer 70 bis 150 psi sauberen, trockenen Hallenluftquelle Das System besteht aus einem 5 bis 1 Druckverstärker der Primärstufe Rein mechanisches Gerät, keine elektrischen Anforderungen
