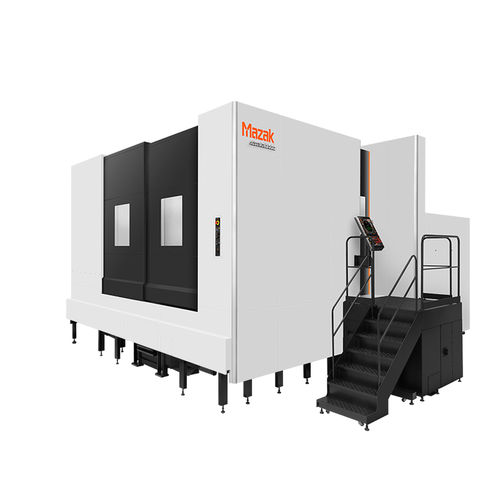

4-Achs-Bearbeitungszentrum HCN-16800QS
horizontalfür die RaumfahrtindustrieCNC

4-Achs-Bearbeitungszentrum
4-Achs-Bearbeitungszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
4-Achs
Spindelausrichtung
horizontal
Anwendungsbereich
für die Raumfahrtindustrie
Weitere Eigenschaften
CNC, Doppelsäulen
Rotationsgeschwindigkeit

3.000 rpm
(18.850 rad.min-1)

X-Hub

2.800 mm
(110,24 in)

Y-Hub

2.000 mm
(78,74 in)

Z-Hub

1.850 mm
(72,83 in)

Beschreibung

Der Spindelhülsendurchmesser von Ø130 mm und der Verfahrweg von 550 mm schaffen ungehinderten Zugang zu solchen Bearbeitungsbereichen, die normalerweise schwer zugänglich sind. Der integrierte Spindelmotor mit einer Leistung von 45 kW [40 % ED] ermöglicht die hochgenaue Bearbeitung großer Werkstücke. In senkrechter Richtung wird der Spindelstock mithilfe eines Doppel-Kugelumlaufspindelmechanismus gleichmäßig angetrieben. Durch Einsatz eines Laufrollengetriebes dreht sich der Tisch mit hoher Genauigkeit und Geschwindigkeit. Kugelumlaufspindel-Innenkühlung (an X-, Y-, Z- und W-Achse) und symmetrische Doppelständer-Konstruktion halten etwaigen Wärmeverzug so gering wie möglich. Die Rundum-Schutzverkleidung ermöglicht den Einsatz des Niagara-Flutkühlsystems und des Systems für Kühlmittelzufuhr durch die Spindel. Tischgröße: 1600 mm x 1250 mm MAZATROL SmoothG, die innovative CNC-Steuerung für höchste Bedienerfreundlichkeit – Serienausstattung Kapazität - Max. Werkstückdurchmesser - 3,000 mm Max. Werkstückhöhe - 2,400 mm Verfahrweg W-Achse (Bohrspindel) - 550 mm Spindel (Standard) - Spindelaufnahme - Steilkegel 50 Bohrspindeldurchmesser - 130 mm Arbeitstisch und Paletten - Palettenbreite - 1,250 mm Palettenlänge - 1,600 mm Autom. Werkzeugwechsler - Anzahl der Werkzeugplätze (Standard) - 80 Werkzeugschaft - BT50(MAS,CAT,DIN) Abmessungen - Breite - 8,518 mm Länge - 8,900 mm
