Kompressionsprüfstand

elektrischMaterialautomatisch

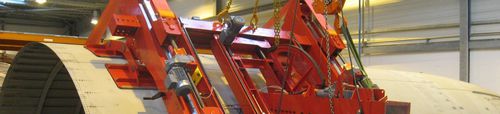

Der kombinierte statische/dynamische Prallbrecher ermöglicht die Durchführung von Schlagversuchen in allen Richtungen (horizontal oder vertikal). Die Stöße werden von einem linearen Prallbrecher erzeugt, der von einem elektrischen Servomotor angetrieben wird. Die Positions- und Geschwindigkeitsmessung in Bezug auf das betroffene Objekt ermöglicht es, die potentielle Energie des Stoßes und die von der Probe aufgenommene Energie zu messen, wobei die Position und Ausrichtung des Stoßes einstellbar und motorisiert ist und statische Druckprüfungen bis zu 80 kN durchgeführt werden können. BetriebsartDie Maschine ist an einem Prüfträger oder direkt am Prüfelement befestigt. Dieses Einhaken wird durch ein automatisches, servogesteuertes System von Spanngurten erreicht, das es ermöglicht, die Verwendung eines Portals mit großen Abmessungen zu vermeiden (z.B. Test an einem Flugzeug). Der Benutzer reguliert die Position und Ausrichtung des Schlagkörpers. Der Prüfstand sucht automatisch nach einer Kontaktposition. Der Prallbrecher wird dann mit einer geregelten Geschwindigkeit auf das Produkt/Probe aufgeschaltet. Der Prallbrecher wird automatisch eingeholt, um Stöße nach dem Rückprall zu vermeiden, die Differenzposition des Prallbrechers/Ziels wird durch eine Lasermessung gemessen.
