Messsoftware Raman

Bildanalysefür die Luftfahrt3D

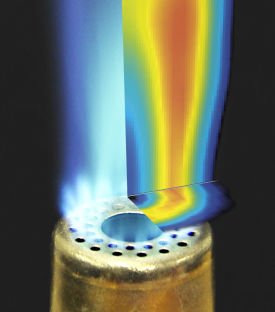

Das FlameMaster Raman Laser Imaging System misst gleichzeitig die Konzentrationsprofile aller Majoritätenspezies zusammen mit der Temperatur entlang einer Linie des fokussierten Laserstrahls (1D-Imaging). Die geringen Signalintensitäten erfordern diese Fokussierung zusammen mit einer zeitlichen Mittelung über viele Laserschüsse. Die Raman Signale sind umgebungsunabhängig und somit leicht quantifizierbar. Ein Abrastern der Flamme mit dem Linienfokus ermöglicht 2D als auch 3D Aufnahmen aller Raman Messgrößen. Axiale und radiale Schnitte durch eine Propan-Bunsenbrenner Flamme: gezeigt sind Konzentrationsverteilungen von C3H8, CO2, O2, und H2O zusammen mit der gemittelten Flammentemperatur
