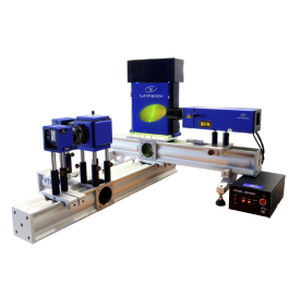

Ein bekanntes Beispiel einer Mehrphasen Strömung sind z. B. Luftblasen in Wasser. Die Wechselwirkung beider Phasen wird mit einer farbkodierten 2-Kanal Aufnahmetechnik untersucht: Strömungsfelder im Wasser werden auf einem grünen Lichtschnitt mit der PIV Methode und rot fluoreszierenden Partikeln durchgeführt. Schattenaufnahmen mit blauer Hintergrundbeleuchtung messen gleichzeitig die Form, Größe und Geschwindigkeit der Blasen. Ein Strahlteiler vor den beiden Kameras führt eine Farbtrennung durch, so dass beide Phasen getrennt voneinander detektiert werden können. Die Aufnahmen beider Kameras sind zeitlich synchronisiert, und ihre Bildfelder werden mit Hilfe von DaVis Routinen in ein gemeinsames Koordinatensystem transformiert. Tomographisches Shadow Imaging Unsere ParticleMaster 3D Shadow Systeme nutzen mehrere Schattenprojektionen, um Position und Form von Partikeln, Blasen und Tröpfchen im 3-dimensional Raum tomographisch zu rekonstruieren. Mit zeitaufgelösten Aufnahmesequenzen werden entlang der Teilchenspuren die Geschwindigkeits- bzw. Beschleunigungsvektoren ermittelt. Zeitaufgelöste 3D Shadow Aufnahmen wurden erfolgreich in Blasenströmungen durchgeführt, wobei die 3D-Strömungsfelder beider Phasen gleichzeitig erfasst wurden.
