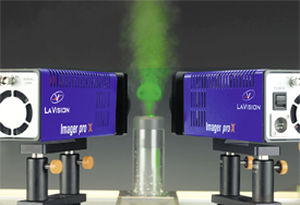

LaVision’s FlowMaster PIV Systeme unterstützen 2D sowie Stereo-PIV Aufnahmen. FlowMaster 2D Systeme messen mit einer Kamera beide Geschwindigkeitskomponenten im Lichtschnitt (2D2C), FlowMaster Stereo-PIV Systeme mit zwei Kameras alle drei Komponenten im Lichtschnitt (2D3C). Stereo-PIV Aufnahmen werden nach dem Prinzip der stereoskopischen Bilderfassung durchgeführt: zwei Kameras nehmen die angestrahlten PIV-Teilchen im Lichtschnitt aus unterschiedlichen Perspektiven auf, wobei die Winkelanordnung von Kamerasensor, Linsenebene und Lichtschnitt die sogenannte Scheimpflugbedingung erfüllt, um eine scharfe Abbildung über das ganze Bildfeld zu erzielen. Die z- oder auch „Out-of-Plane“ Geschwindigkeitskomponente errechnet sich dann aus den Partikelbildern beider Kameraprojektionen. Für Stereo-PIV Aufnahmen hat LaVision ein leistungsstarkes und patentiertes Kamera Kalibrierungsverfahren entwickelt. Diese sogenannte „Self-Calibration“ Methode benutzt die räumliche Abweichungen in den Partikelbildern selbst, um Ausrichtungsfehler zwischen Kalibrierplatte und Laserlichtschnitt auszugleichen. Für die PIV Messtechnik ist wie für alle physikalischen Messverfahren eine Fehlerbetrachtung für den individuellen Geschwindigkeitsvektor sowie für die daraus abgeleitete Größen unerlässlich. Zur Zeit ist die von LaVision entwickelte und in DaVis implementierte Correlation Statistics Methode der beste Ansatz zur Fehlerbetrachtung von PIV Daten. Die Information über die Ungenauigkeit der PIV Daten kann umgekehrt auch genutzt werden, um PIV Systemeinstellungen zu optimieren, oder um Rauschanteile aus PIV Aufnahmen ohne Informationsverlust zu entfernen.
