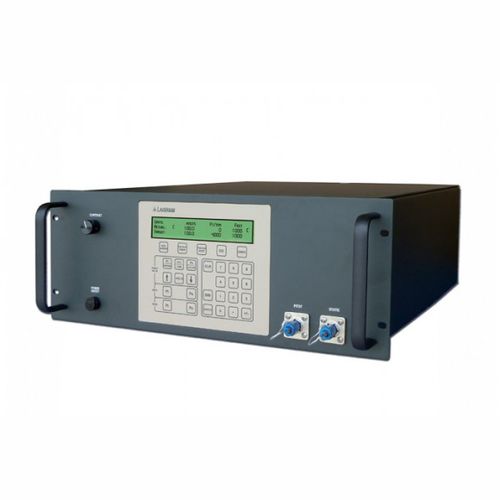

Die 6580 & 6580-HA (High-Accuracy) Air Data Test Sets sind Rackmount-Geräte mit eingebauten Druck- und Vakuumpumpen, die leise arbeiten. Diese Prüfgeräte können zur Prüfung und Kalibrierung von Höhenmessern, Fluggeschwindigkeits-/Mach-Anzeigen, Steigfluganzeigen, Flugdatenschreibern, Flugdatencomputern und EPR-Anzeigen verwendet werden. Die hohe Genauigkeit dieser Geräte erfüllt alle RVSM-Anforderungen. Außerdem müssen sie nur einmal im Jahr kalibriert werden. Die Verwendung von "Profilen" ermöglicht es dem Bediener, einen Test mit nur einer einzigen Taste auf der Fronttastatur dieser Geräte zu durchlaufen.
Das 6580-M1 verfügt über ein eingebautes Ausgangsschaltmodul (OSM) mit 3 statischen Anschlüssen und 3 Pitot-Anschlüssen auf der Rückseite, die einzeln über externe Eingänge gesteuert (geöffnet und geschlossen) werden können.
Druckfunktion
Bereich:
0.1 bis 42 inHg
0.1 bis 38 inHg
0.1 bis 42 inHg
Auflösung:
0.001 inHg
0.0001 inHg
0.001 inHg
Genauigkeit:
±0,002 inHg
±0,001 inHg
±0,002 inHg
Einheiten:
inHg, mbar
inHg, mbar
inHg, mbar
Höhenfunktion
Bereich:
-4000 ft. bis 100.000 ft.
-4000 ft. bis 100.000 ft.
-4000 ft. bis 100.000 ft.
Auflösung:
1 Fuß
1 Fuß
1 Fuß
Genauigkeit:
± 2 ft. @ 0 ft.
± 6 ft. @ 35.000 ft.
± 12 ft. @ 50.000 ft.
± 50 ft. @ 80.000 ft.
± 1 ft. @ 0 ft.
± 3 ft. @ 35.000 ft.
± 6 ft. @ 50.000 ft.
± 25 ft. @ 80.000 ft.
± 2 ft. @ 0 ft.
± 6 ft. @ 35.000 ft.
± 12 ft. @ 50.000 ft.
± 50 ft. @ 80.000 ft.
Einheiten:
Feet, Meter
Fuß, Meter
Füße, Meter
Steigen-Funktion
Bereich:
0 ft/min bis ±50.000 ft/min
0 ft/min bis ±50.000 ft/min
0 ft/min bis ±50.000 ft/min
Auflösung:
1 ft/min
1 ft/min
1 ft/min
Genauigkeit:
±1% der Steigrate
±1% der Steigrate
±1% der Steigrate
---
