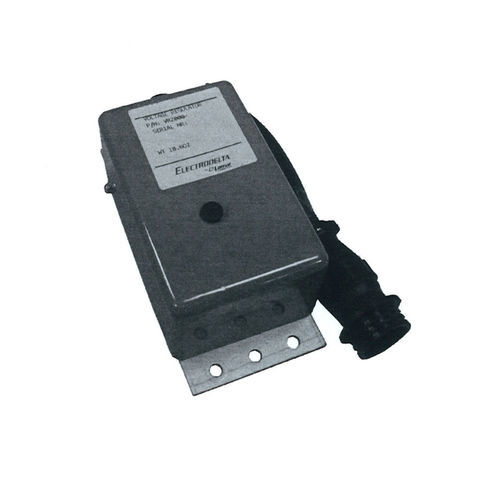

Spannungsregler für Linienflugzeuge VR2000-14-3

Regler 14 Volt - Verschiedene Flugzeuge - Vor dem Anschließen oder Abklemmen des Reglers/der Spannungsreglereinheit ist der Lichtmaschinenschalter zu öffnen. Wenn eine höhere Genauigkeit der Spannungsregelung gewünscht wird, kann der gelbe Draht (Pin 6) (Regelungspunkt) an eine Stelle geführt werden, die nicht mit der Stromschiene eines spannungsempfindlichen Geräts verbunden ist. Der Eingang Pin 7 (orangefarbener Draht) ist die Einspeisung für die Schutzschaltungen und muss mit einem separaten Schutzschalter verbunden werden. VR2000-14-3: Entspricht der Abbildung -1, hat jedoch keine Bus-Low-Funktion (diese Drähte sind nicht installiert). Dieser Stromkreis muss durch eine Sicherung an der Lichtmaschine geschützt werden Das Gewicht beträgt .7 IbsMAX
