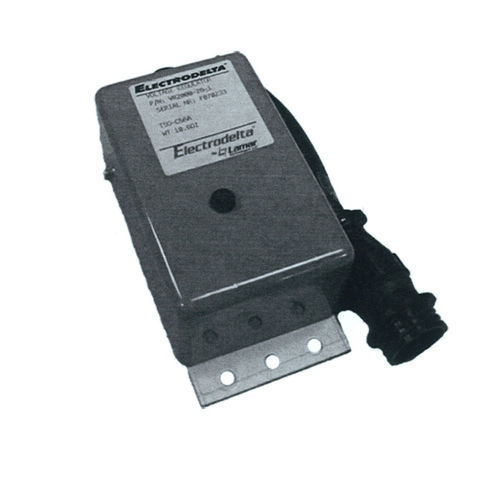

Spannungsregler für Leichtflugzeug VR2000-14-2

Regler 14 Volt Verschiedene Flugzeuge Liberty XL Öffnen Sie den Lichtmaschinenschalter, bevor Sie den Regler/die Stromversorgungseinheit anschließen oder abklemmen. Wenn eine höhere Genauigkeit der Spannungsregelung gewünscht wird, kann der gelbe Draht (Pin 6) (Regelungspunkt) an eine Stelle geführt werden, die nicht mit der Stromschiene eines spannungsempfindlichen Geräts verbunden ist. Der Eingang Pin 7 (orangefarbener Draht) ist der Stromeingang für die Schutzschaltungen und muss an einen separaten Schutzschalter angeschlossen werden. Dieser Stromkreis muss durch eine Sicherung an der Lichtmaschine geschützt werden. Die Drähte des Shunt-Anschlusses sollten miteinander verdrillt und am Shunt abgesichert werden. Die empfohlene Nebenschlussleistung beträgt 100A/100mV. Wenn für das Lastmessgerät des Generators ein anderer Shunt benötigt wird, kann ein zweiter Shunt in Sériés mit dem gezeigten Shunt hinzugefügt werden Das Gewicht beträgt 0,7 LBS MAX.
