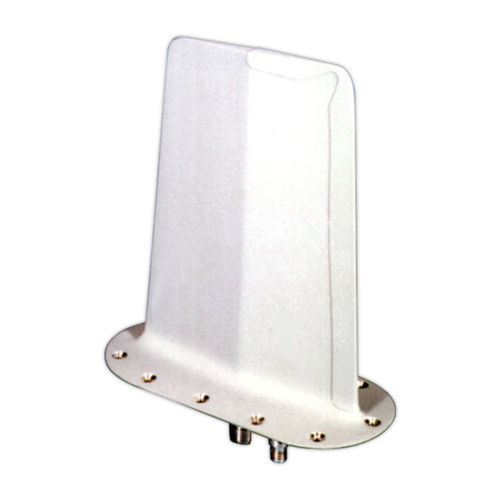

Die CNI8-Serie ist eine luftgestützte 8-Zoll-Blatt-UHF-Multifunktionsantenne für das L-Band mit einem Anschluss oder internem Diplexer.
Die CNI8-Serie bietet ein robustes, hochleistungsfähiges UHF/L-Band-Antennensystem, das derzeit in der A-6, A-10, CP140, E3, F-15, F-16, F-18, P3, S3 und anderen Flugzeugen eingesetzt wird. Das System ermöglicht den gleichzeitigen Betrieb von UHF-Kommunikation, IFF, TACAN und Data Link über eine einzige Antenne.
Das Blade-System bietet eine omnidirektionale Zweibandabdeckung. Es besteht aus einem hochfesten Glasfasergehäuse und einem Aluminium-Grundkörper, um den harten Bedingungen im Überschallbereich standzuhalten. Es sind sowohl integrierte als auch abgesetzte Diplexer-Konfigurationen erhältlich.
Die Antenne ist seit 1971 in ständigem Einsatz, und es sind keine Ausfälle oder Probleme jeglicher Art bekannt, die ihre Zuverlässigkeit widerspiegeln.
Elektrisch
Frequenzbereich
CNI8-4/D, CNI8-6, CNI8-7
CNI8-9, CNI8-10/A
CNI8-8, CNI8-11/A - 225 - 400 MHz
950 - 1220 MHz
225 - 400 MHz
950 - 1220 MHz -
CNI8-12 - 225 - 420 MHz
950 - 1220 MHz
VSWR
CNI8-4/D, CNI8-6 - 225 - 275 MHz
275 - 400 MHz
950 - 1220 MHz - 2,2:1
2.0:1
2.0:1
CNI8-7 - 225 - 250 MHz
250 - 400 MHz
950 - 1220 MHz
1000 - 1100 MHz - 2,5:1
2.0:1
2.0:1
1.8:1
CNI8-8, CNI8-11/A - 225 - 400 MHz
960 - 1220 MHz
1000 - 1100 MHz - 2,0:1
2.0:1
1.8:1
CNI8-9, CNI8-10/A - 225 - 400 MHz
950 - 1220 MHz
1000 - 1100 MHz - 2,0:1
2.0:1
1.8:1
CNI8-12 - 225 - 400 MHz
950 - 1220 MHz
1000 - 1100 MHz - 2,0:1
2.0:1
1.8:1
---
