5-Achs-Bearbeitungszentrum Rhino 1700

horizontalfür die LuftfahrtCNC

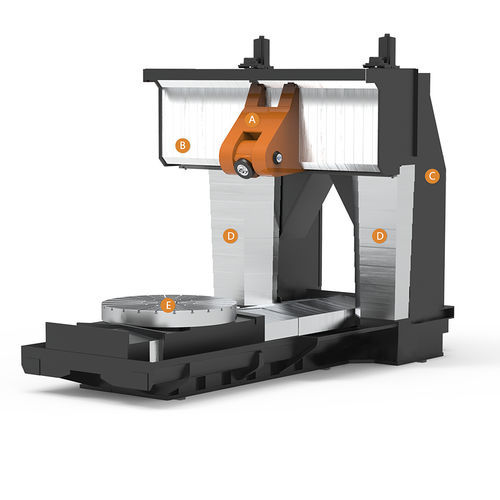

Fahrbare Traverse mit Doppelsäulenkonstruktion Einteilige H-Säulen-Konstruktion Y-Achse mit "symmetrischem Doppelantrieb Europäischer mechanischer Fräskopf mit hohem Drehmoment von bis zu 1.200 Nm Europäischer Torque-Motor treibt den Drehtisch an Freundliche Bedienoberfläche A. Europäischer mechanischer Fräskopf mit hohem Drehmoment von bis zu 1.200 Nm B. X-Achse mit beweglichem Traversenaufbau C. Einteilige H-förmige Säule D. Y-Achse mit "symmetrischem Doppelantrieb" E. Europäischer Drehmomentmotor treibt Drehtisch an X-Achse 1. Die Doppelsäulenstruktur bietet eine leistungsstarke Unterstützung bei der Bearbeitung mit hoher Geschwindigkeit und hoher Beschleunigung/Verzögerung und gewährleistet eine hohe Steifigkeit und hohe Präzision. 2. Der Querträger der X-Achse wird von Hochleistungs-Linearführungen mit großer Spannweite (1.000 mm) getragen, um die hohe Belastung und die hohe Steifigkeit während der Bearbeitung zu gewährleisten. Y-Achse 1. Symmetrical Dual Drive" ist mit einem doppelten Servomotor ausgestattet, der 2 Kugelumlaufspindeln antreibt, um die Effizienz der Bearbeitung und eine lange Lebensdauer der Kugelumlaufspindel zu gewährleisten. 2. Die leistungsstarke Unterstützung durch die H-förmige Säule und die 2 Hochleistungsrollenführungen an jeder Säule gewährleisten die beste Bewegung und hohe Steifigkeit der beweglichen Traverse sowie die Aufrechterhaltung der Genauigkeit und Steifigkeit beim Schneiden. 3. Die Y-Achse ist mit 4 Schwerlast-Rollenführungen ausgestattet und verfügt über 8 Schwerlast-Rollenführungen, die dem Fräskopf die beste Steifigkeit verleihen. Z-Achse 1. Hochsteife einteilige Basis mit Drehtisch, der für eine große Spannweite (1.000 mm) ausgelegt ist und von einer Hochleistungs-Linearführung und einem 8-Rollen-Linearführungsschlitten getragen wird, um die hohe Belastung und hohe Steifigkeit zu gewährleisten. X/Y/Z-Achse 4 HEIDENHAIN-Linearmaßstäbe sind installiert X/Z-Achse je 1 und Y-Achse 2
