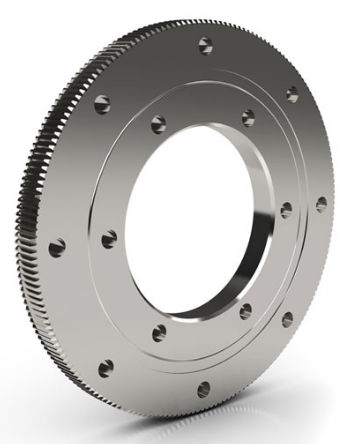

Kugel-Wälzlager T01 series

RadialAxialVierpunkt-Kontakt

Hier ist ein weiteres Beispiel für die große Vielfalt an Lagerlösungen von Kaydon. Die Reali-Slim TT®-Serie umfasst die ersten kleinen, dünnwandigen Drehtellerlager, die für anspruchsvolle Anwendungen entwickelt wurden. Die Drehtellerlager der Reali-Slim TT®-Serie sparen Gewicht, verringern die Größe des Produktdesigns und erhöhen die Designflexibilität. Reali-Slim TT®-Lager bieten im Vergleich zu konventionellen Drehkranzlagern erhebliche Vorteile, darunter: Geringere Größe (die kleinste Bohrung ist 1,5 Zoll, die größte ist 6,0 Zoll und die Höhe beträgt nur 0,25 Zoll) Höhere Genauigkeit - der verlängerte radiale Lagerabschnitt erhöht die Steifigkeit, und die optionale Vorspannung oder das Spiel erfüllen die Anforderungen an das Anwendungsdrehmoment oder die Durchbiegung Leichtere Handhabung - schnelle Installation und Austausch Erhältlich in kundenspezifischen Konfigurationen: viele Antriebsoptionen, Zahnräder/Zahnriemen, Befestigungslochtypen Ausgelegt für raue Betriebsumgebungen, wenn mit AISI-440C-Stahllaufringen und stahlverstärkten Dichtungen spezifiziert Konstruktionsmerkmale Die Drehtischlager der Serie Reali-Slim TT® sind eine bewährte, radiale Vierpunkt-Kugellager-Konstruktion, die aus einer einzigen Kugelreihe mit einer einzigartigen "gotischen Bogen"-Laufbahn und einteiligen Separatoren für ein geringes Reibungsmoment besteht. Die Reali-Slim TT®-Drehtischlager sind radial, axial und momentenbelastbar und werden vorgeschmiert und einsatzbereit geliefert. Der Einbau ist schnell und einfach; das Lager wird auf der Montagefläche positioniert und mit Montageschrauben festgezogen. Verfügbarkeit Es sind Versionen mit optionalem Innen- oder Außenstirnradgetriebe oder in unverzahnter Ausführung erhältlich. Die verzahnten Versionen haben eine Teilung von 64 diametral mit einem Eingriffswinkel von 20°, AGMA-Klasse 10, und bieten ein geringes Spiel.
