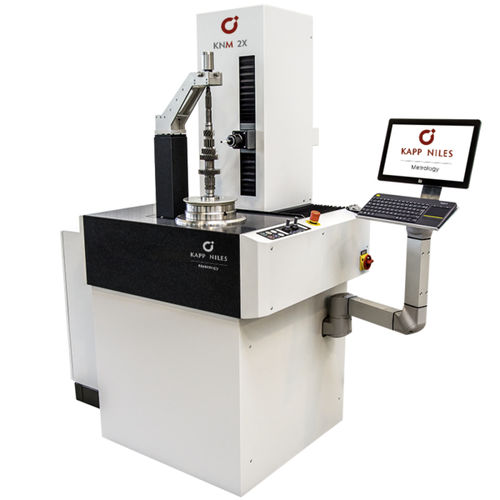

Optische Koordinatenmessmaschine KNM 2X

für die LuftfahrtCNC

Verzahnungsmessmaschinen für kleinere und mittlere Werkstücke bis 1.250 mm Die analytischen Messmaschinen KNM 2X / 5X / 9X sind konzipiert zur hochpräzisen Messung von Verzahnungen, Verzahnungswerkzeugen und weiteren rotationssymmetrischen Werkstücken. Alle Führungen und die Basisplatten aus Granit sind extrem langzeitstabil und besitzen identisch niedrige Ausdehnungskoeffizienten, was die Maschine unanfälliger für Temperaturschwankungen macht. Luftlager mit Notlaufeigenschaften garantieren perfekte und verschleißfreie Führungen ohne kurzwellige Fehler. Luftfederelemente unter den Basisplatten schirmen Erschütterungen und Vibrationen sicher ab, spezielle Fundamente sind dadurch nicht notwendig. Eisenlose Linear- und Torquemotoren der Rundtische garantieren ultimative Positionsgenauigkeiten und Bahntreue. Trotz kompaktem Design gewährleisten großzügige Verfahrbereiche für jedes Profil eine tangentiale Wälzbewegung zum Grundkreis. Je nach Anforderung können unterschiedliche scannende Tastsysteme eingesetzt werden. Der Schaltschrank ist frei aufstellbar.
