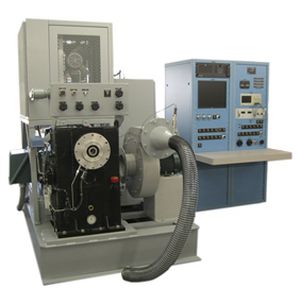

Elektrischer Prüfstand D39315

für GeneratorLuftfahrt

Dieser Prüfstand ist für die Prüfung neuer oder überholter AC-Generatoren konzipiert. Das Modell 39315 ist mit einem Hochgeschwindigkeitsgetriebe und einem 200-PS-Antriebsmotor mit variabler Frequenz ausgestattet, um verschiedene AC-Generatoren mit Drehzahlen von bis zu 12.000 U/min zu betreiben. Das Getriebe ist mit einem eigenständigen, in sich geschlossenen Schmiersystem ausgestattet. Der Prüfstand besteht aus zwei Teilen, einem Antriebsteil und einer Prüfkonsole, die es dem Bediener ermöglicht, den Prüfstand von der Prüfkonsole aus zu steuern, die sich an einem anderen Ort als der Antriebsteil befindet Das Modell 39315 verfügt über ein computergestütztes Datenerfassungssystem mit Hardware von National Instruments. Messsignale, einschließlich Antriebsgeschwindigkeit und -spannung, werden in die Datenerfassungshardware eingespeist. Ein kundenspezifisches Softwareprogramm, das in LabVIEW® entwickelt wurde, liest, zeigt und zeichnet die notwendigen Parameter zur Durchführung der Prüfverfahren auf. Der Prüfstand umfasst eine in sich geschlossene Lastbank, die auf dem Antriebsteil des Prüfstandes montiert ist. Zu den Merkmalen gehören ein System zur Überwachung der Phasenfolge, eine einstellbare Leistungsfaktorbelastung und eine Anzeige. Der Prüfstand kann 3-phasig und 1-phasig belastet werden und der Leistungsfaktor kann eingestellt werden. Der maximale 3-phasige Belastungswert beträgt 60 kW, der maximale 1-phasige Belastungswert beträgt 30 kW und die maximale Leistungsfaktoranpassung beträgt 0,8. Zusätzliche Informationen FÜHRENDE ANGABEN - Breite der Testkonsole: 45 Zoll TestkonsoleTiefe: 32 Zoll Höhe der Testkonsole: 77 Zoll Gewicht der Testkonsole: Ungefähr 1200 lbs. Antriebsständer Breite: 56 Zoll Tiefe des Laufwerksständers: 82 Zoll Höhe des Laufwerksständers: 86 Zoll Gewicht des Laufwerkständers: Ungefähr 5000 lbs. Maximaler Druck des Schmiermittelpakets: 30 PSIG Maximaler Durchfluss des Schmiermittelpakets: 1 GPM
