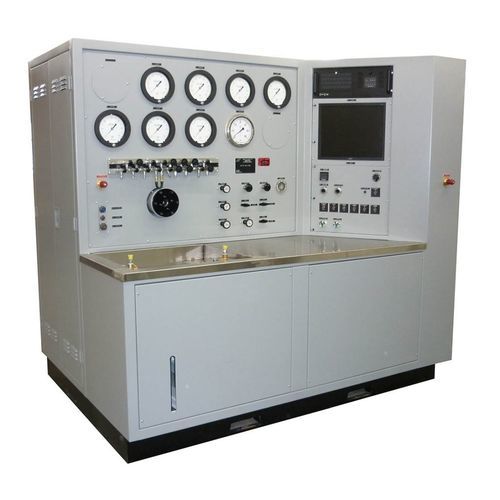

Druckprüfstand D39222

elektrischDurchflussTemperatur

Dieser Prüfstand ist für die Prüfung und Einstellung neuer oder überholter APU-Kraftstoffsteuergeräte (FCU) vorgesehen. Das Modell 39222 ist mit einer Pumpe ausgestattet, die 5 GPM bei 50 PSI MIL-PRF-7024 Typ 2 an den Prüfling liefert. Ein 10-PS-Antriebsmotor ist im Spülenbereich montiert, um den Prüfling anzutreiben. Der Motor ist bis zu 5400 U/min voll einstellbar. Das Modell 39222 verfügt über ein computergestütztes Datenerfassungssystem mit Hardware von National Instruments. Messsignale wie Druck, Flüssigkeitsdurchfluss, Antriebsgeschwindigkeit, Gleichspannung, Gleichstrom-Ohm, Wechselspannung, Wechselstrom-Ohm und Flüssigkeitstemperatur werden in die Datenerfassungshardware eingespeist. Ein kundenspezifisches Softwareprogramm liest, zeigt und zeichnet die notwendigen Parameter auf, um die Prüfverfahren abzuschließen. Der Prüfstand verfügt über eine 115VAC 400Hz-Stromversorgung mit Spannungsanpassung zur Simulation von Flugzeugstrom. Die Fähigkeit, Wechselspannung und Widerstand zu messen, ist in den Stromkreis integriert und wird in das Datenerfassungssystem eingespeist. Ein 30-VDC-Netzteil ist im Lieferumfang des elektrischen Systems enthalten. Dieses Netzteil verfügt ebenfalls über eine Spannungsanpassung und die Möglichkeit, Gleichspannung und -widerstand zu messen; diese Signale werden ebenfalls in das Datenerfassungssystem eingespeist. Zusätzliche Informationen BREITE - 84 Zoll TIEFE - 60 Zoll HÖHE - 78 Zoll GEWICHT - Ungefähr 4000 lbs. FLÜSSIGKEIT - MIL-PRF-7024 Typ 2, 30 Gallonen Fassungsvermögen MAX DRUCK - 50 PSIG MAX DURCHFLUSS - 5 GPM ANTRIEBSMOTOR - 10 PS BEI 5400 U/MIN
