Durchfluss-Prüfmaschine D39239

Materialpneumatischfür die Raumfahrtindustrie

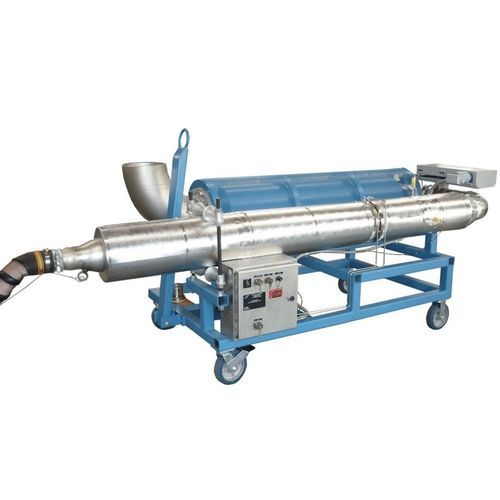

Die Testeinheit wird für Betriebstests und die Fehlersuche an der GTCP 85-184 APU verwendet. Die Testeinheit dient zur Steuerung und Überwachung des Abluftstroms der APU und besteht aus einem Luftstrommesswagen, einem Bediengerät und einem Industrie-Laptop-Computer. Das Modell 39239 ist ein tragbares Gerät, das mit Hilfe eines eingebauten Schwenkarms bei niedrigen Geschwindigkeiten gezogen werden kann. Der Messwagen ist aus lackiertem Stahl gefertigt, und die Rohre sind isoliert, um den Bediener vor hohen Temperaturen zu schützen und den Wärmeverlust zu minimieren. Eine präzisionsgebohrte Messblende ist in die Rohrleitung eingebaut, wobei die Druckentnahmestellen stromaufwärts und stromabwärts mit einem Differenzdruckmessumformer verbunden sind. Das Softwareprogramm ist in LabVIEW® geschrieben und berechnet die Luftdurchflussrate in Pfund pro Minute (PPM), die dann auf dem Laptop angezeigt wird. Der Bediener kann den Prüfbildschirm so einrichten, dass er Daten erfasst, indem er die Erfassungstaste im Softwareprogramm drückt. Diese Daten werden automatisch in eine Tabellenkalkulation exportiert und zur Überprüfung auf dem Laptop gespeichert. Zusätzliche Informationen BREITE - 130 Zoll TIEFE - 46 Zoll HÖHE - 46.25 Zoll GEWICHT - Ungefähr 1000 lbs.
