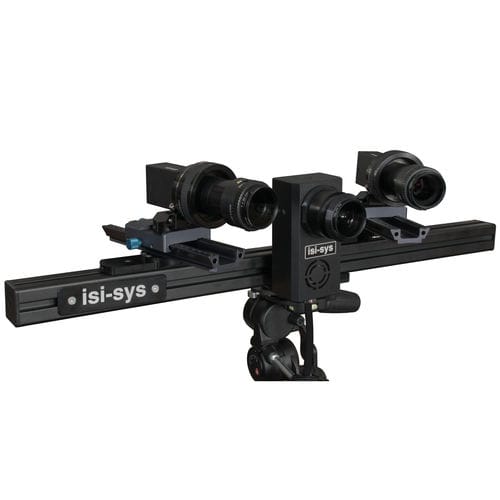

Optische Inspektionsmaschine Blue-X-Focus

Oberflächenfür ZfP3D

Die kurze, einwellige Länge (blau) verbessert die Eigenschaften der optischen Übertragungsfunktion, insbesondere a) an den Bildrändern für konventionelle Objektive und b) für hochauflösende, Aufbauten mit kleinen Sichtfeldern wie den Micro 3D Stereo-Sensor. Der Pulsmodus reduziert Bewegungsunschärfen und maximiert die Lichtleistung bei geringstmöglicher Erwärmung der Objektoberfläche Großer Strahlausdehnungsbereich von 3,2° bis 60° für kleines bis großes Sichtfeld. Bedienung durch kleine Fenster Ein Polarisationsfilter (optional) unterdrückt direkte Reflexionen in Kombination mit einem zweiten Paar für die Sensoren Die kurze Wellenlänge kann in Kombination mit Bandpassfiltern zur Messung an heißen Proben verwendet werden. Leistung: Standardbetrieb mit 80W im Dauerbetrieb oder 120W im Impulsbetrieb je nach Tastverhältnis. Beispiel für 0,7 Tastverhältnis: 105W bei 240Hz und 2,9ms Blinkdauer. Leistung manuell oder extern über Pulslänge und Frequenz einstellbar sowie automatisch temperaturabhängig begrenzt. Der Fokussieradapter für Standard-DIC ist von 5° auf 60° erweiterbar. Die Version für kleine Sichtfelder ist einstellbar von 3,2° bis 4,7° Erweiterung entsprechend z. B. 5mm x 3mm bei 53mm Arbeitsabstand oder 300mm x 140mm bei 1800mm Arbeitsabstand Die Montage ist horizontal oder vertikal über M6 oder ¼“ Gewinde möglich Der Kühlluftstrom wird vom vorderen Eingang zur Rückseite geleitet, um Heißluftwellen in den Bildern zu vermeiden.
